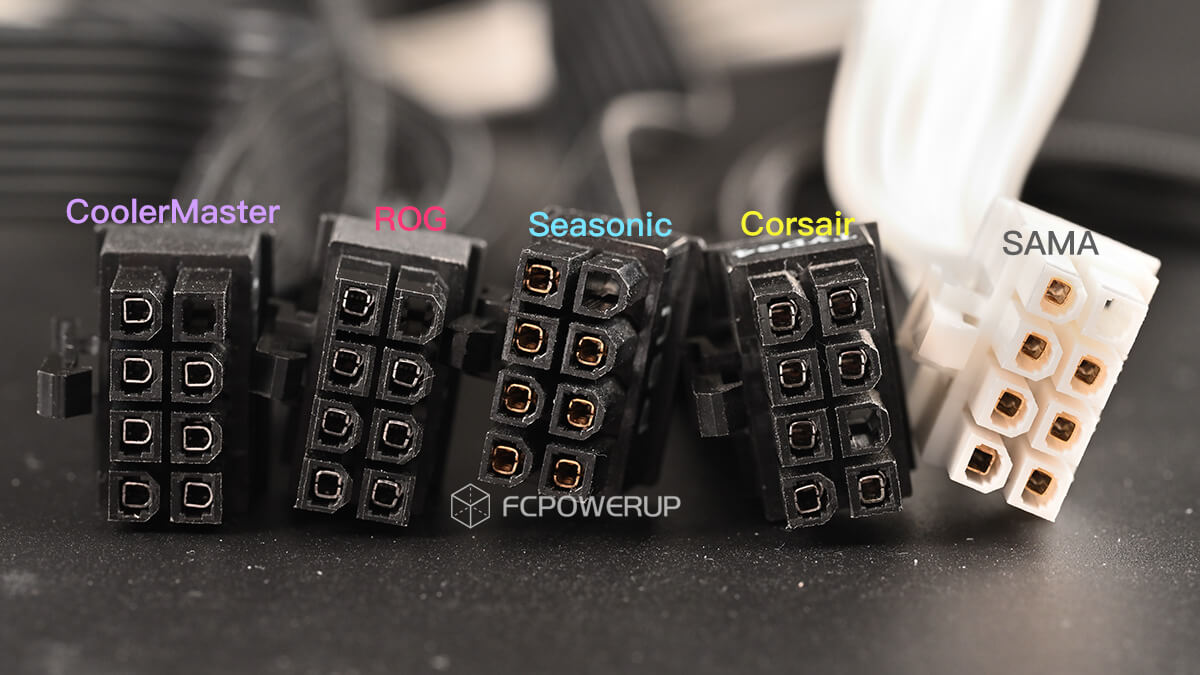

为什么PCIe线材插头会有空的孔/空Pin，是不是偷工减料？我已经不是第一次遇到有网友在问PCIe模组插头电源端为何会有空Pin的问题，甚至我觉得应当跟“主板24Pin插头为何有1个空Pin”列为玩PC硬件的基础常识之一。这种情况常见于使用了2×4插座的模组电源上，如下图常见的几个品牌，酷冷、ROG、海韵、海盗船和先马的PCIe模组线都是如此。

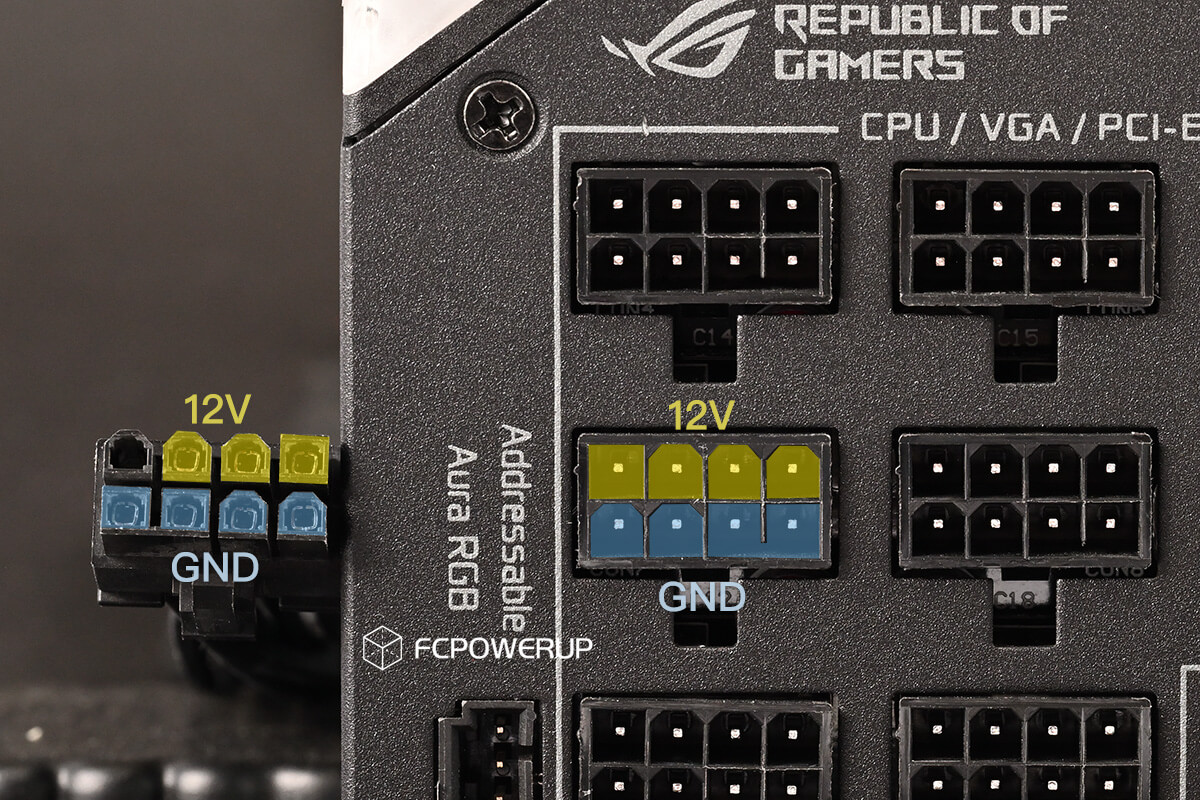

下图以ROG THOR雷神电源为例，由于电源的模组插座设计为CPU/PCIe共用，一排为12V，另外一排为GND（Ground，地线），而PCIe插头不管是6Pin，还是6+2Pin的形式，它们都只有3组12V，有一点反常识，正常情况下制作模组线不需要接第4根12V，因而会空出一个Pin不需要用满。这就是PCIe模组插头存在空Pin的原因。另外一方面，6+2Pin PCIe插头有5条GND，但电源本体的模组插座只有4个GND的孔，不可避免会有2条GND共享1个孔，压进同1个端子。

由于6+2Pin PCIe插头有5条GND，比12V多出来两条线，依照PCIe CEM规格书，电源厂家可以使用跳线连接Sense Pin到相邻的地线从而节省成本，如下图。什么是Sense Pin后面会继续介绍。

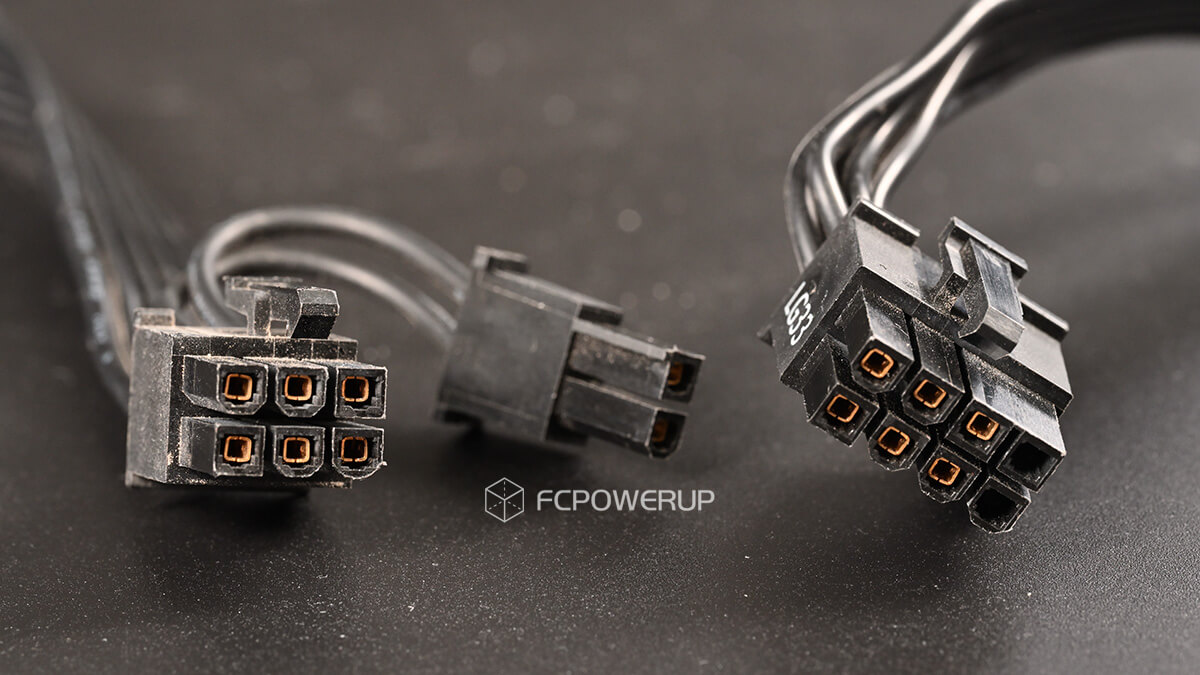

这种情况下，也存在空2个Pin的PCIe模组线插头，反正有3条GND，算是匹配上了，也不能说是偷工减料。



6+2Pin PCIe插头只有3组12V耶，那么它够用吗？

从端子的物理规格来分析，假设单个端子的承载能力是6A，可得 3 x 6A x 12V=216W＞150W，足够覆盖150W的功率需求。也有厂家使用了更高规格的合金端子，对于显卡端6+2Pin PCIe插头只有3组12V够不够用这个问题可以不用担心，按协议来，不超频、插头推到位，接触良好是没有问题的。目前主要的压力给到了电源本体的8Pin插座和插头，带1拖2的6+2Pin接口且长时间超载，电源本体插座这个位置的过载熔毁风险比较大。所以目前应对大功率的显卡不推荐使用1拖2的PCIe模组线。



显卡的Sense Pin有什么用？

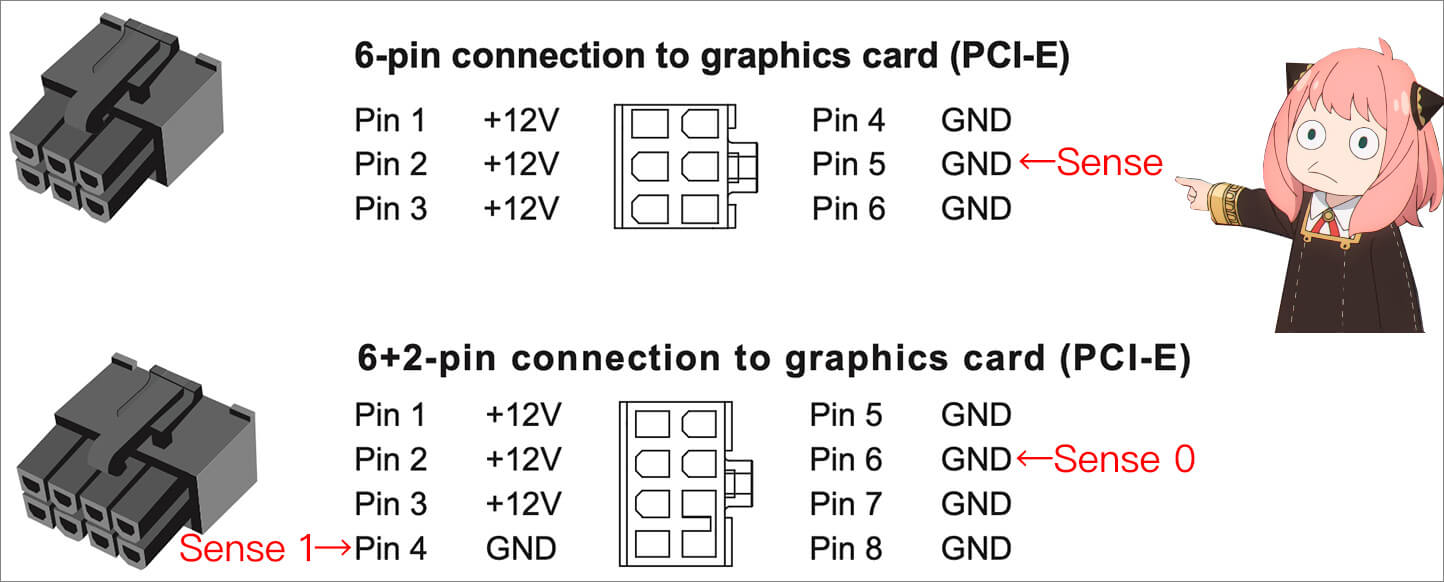

6+2Pin多出来的2个Pin并不是多了一组12V，不像CPU ATX12V接口有4组12V。显卡通过PCIe接口中的Sense Pin来识别接入的插头是6Pin、6+2Pin还是没接，从而匹配75W、150W上限或者是报错不开机。如下图，6Pin的PCIe插头的Pin 5是Sense Pin，6+2 Pin PCIe插头的Pin 4和Pin 6也是Sense Pin，如果都能正确接到GND，那么显卡就可以正常匹配接口功率正常工作。

回到文章开头的问题，为什么主板24Pin插头也会有空Pin，那个孔是之前-5V使用的，随着ISA总线淘汰，它在ATX 1.2版本被调整成可选电压，就成了空Pin，这个内容在之前的Intel ATX电源标准解读里有介绍，感兴趣的读者可以前往阅读。
