拆解及分析 Teardown & Component analysis
元器件规格汇总
我最早在2018年的台北电脑展上见过海韵的1600W原型机,当然,大人们,时代变了,经过中间这么多年的发展,需求也在变化,经过多年的打磨和优化,现阶段的海韵PRIME TX-1600 ATX3跟最早的原型机相比发生了很大的改变,可能现在看起来只是长得像。
我们先来看风扇,风扇是鸿华的HA13525H12SF-Z,12V/0.5A规格,FDB轴承,最高转速应该在2300RPM。海韵应该是最早引入鸿华散热风扇的电源厂家,最早应该是应用在SnowSilent机型上,后面也有其他电源厂家效仿引进或者找鸿华代工风扇。可能会有很多老玩家怀念之前海韵X/P系列上的山洋电气9S风扇,但说实话,山洋电气目前仍然缺少13525或者14025规格的风扇,并且由于海韵电源的温控策略都只会用到风扇的低转速区,滚珠轴承在低转速区的噪音表现不见得会比FDB轴承更好。但又说回来,可能大家都喜欢山洋风扇精致的做工和专业度,山洋之前也在展会上摆出一个海韵P系列电源演示其中使用的9S风扇,这应该就是强者们的互相认同吧。
回到电源上,海韵PRIME TX-1600 ATX3的组装应该是经过优化的,因为内部的电路板规模和重量实在太大,传统的船型底壳要塞这样一个巨大的电路板应该是需要一些技巧和体力的,通过将外壳拆分为几块的方式有利于降低组装和维修难度。我在拆解时也觉得感觉到相对之前测过的几款1600W电源,它的拆解难度比较低。
解锁4颗螺丝即可将整块电路板从外壳取出,外壳对应12V同步整流区域贴有一大块的导热垫。同时AC插座和开关都采用了固定在主PCB上的做法。
电源整流电路的区域下方也有一大块的导热垫,但另外一面不与电源外壳直接接触,而是隔着绝缘塑料片。
海韵PRIME TX-1600 ATX3的电源内部总览,使用的是基于德州仪器Texas Instruments UCD28070 控制的无桥交错式PFC+虹冠 CM6901T2X控制的全桥LLC谐振+12V同步整流+5V/3.3V DC-DC生成的方案。这个方案并没有为了使用GaN功率器件而使用GaN器件,可能对PFC部分来说效率方面是正收益,但GaN器件的控制以及对EMI会造成的影响是负收益。电源内部破天荒地使用了黑色阻焊油墨的PCB、阳极发黑的铝合金散热片和绝缘材料。初代的PRIME旗舰电源可是坚持使用海韵一贯的绿色FR4基板和黄色的绝缘胶带,可见时代真的变了。
补几个角度的照片,虽然说钛金牌的电源转换效率很高,通常不需要那么多的散热片,但海韵还是习惯堆上数量众多的散热片,这样在无风扇模式下也可以让功率器件得到足够的换热面积,有效降低电源的温度。
AC插座方面,海韵应该是从旧款的至尊旗舰钛金上学到了经验,完全可以通过更换不同的AC插座模块来衍生不同地区插座的SKU。在低压区可以用C20插座,而在亚欧大陆普遍使用更高效率的230V市电的时候,可以更换为C14插座,这样普通的玩家也不需要到处找16A的大功率插座。
EMI电路的一部分元件被设置在AC插座的这一块小卡上,包括6个Y电容、1个X电容和一个保险管。
EMI电路的剩下一部分设置在主PCB上,分别有压敏电阻、1个X电容和2个共模电感。
无桥主动整流电路,配置了4x infineon, IPB60R040C7 ( 650V/32A @100℃ /40mΩ),使用MOS管进行主动整流,在PC电源上是比较少见的,比起使用整流桥可以大大降低损耗。
主电容是3个来自日化的KHE系列820μF/420V/105℃规格,累计总容量高达2460μF,平均1.5375μF/W的用量,堪称豪华。这里又不得不提一下海盗船AX1600i,它的主电容用量是1620μF,也算是非常大方。
3个容量巨大的Boost电容的使用,开机时充电电流会比较大,所以海韵使用了2个NTC热敏电阻搭配继电器来抑制开机浪涌电流。从后面测试章节也可以看到开机浪涌电流确实被抑制到一个正常的水平。

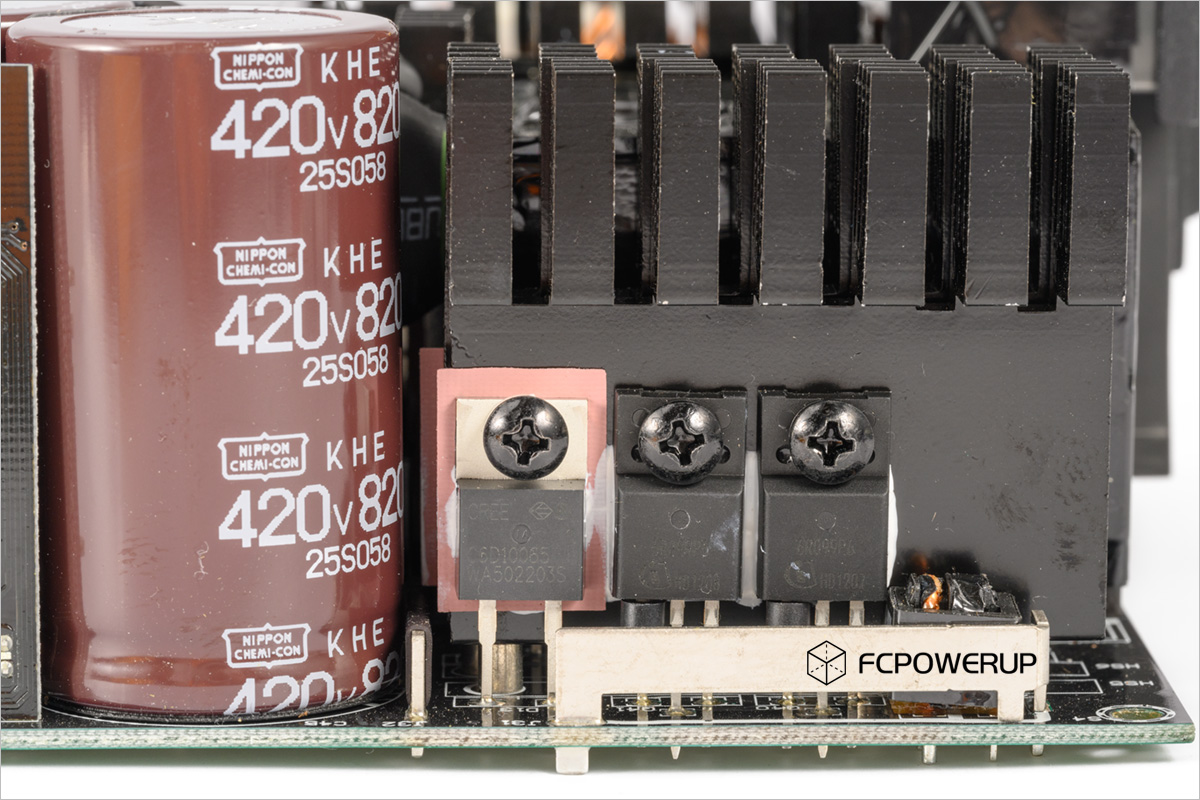

PFC电路是两相交错,每一相分别配置2x 英飞凌Infineon, IPA60R099P6 (600V / 24A @100℃ / 99mΩ )和1x科锐Cree C6D10065A ( 650V / 10A @155℃ )。
中间这个散热片是LLC谐振管子的散热片,配置是为4x 英飞凌 Infineon, IPP60R080P7 ( 650V / 23A @100℃ / 80mΩ )。
主变压器使用了两个ER42磁芯规格,初级串联,次级并联,搭配两个谐振电感。
12V同步整流方面配置了16x Nexperia, PSMN1R0-40YLD ( 40V / 198A@100℃ / 1.1mΩ ),也是相当豪华的用料。
12V输出滤波电容方面,配备了12颗日化PSG系列820μF/16V固态电容搭配4个日化W系列3300μF/16V使用。
另外一部分12V输送至DC-DC子卡,生成5V和3.3V。
DC-DC子卡,应该是海韵惯用的模块。
电源侧面的主控子卡,这一侧是用于烧录固件以及风扇接驳的插座。
子卡的正面,最右边是TI德州仪器的UCD28070 PFC主控,中间偏左是Weltrend WT7527RA管控IC, 左下角是虹冠CM6901T2X LLC主控,左上角是Nuvoton M031,负责风扇温控。
模组接线板PCB的正面,可以看到大量的日化PSG固态电容和一部分FPCAP固态电容,上方4颗电解电容分别是来自红宝石Rubycon的ZLH和日化NCC的KZE。

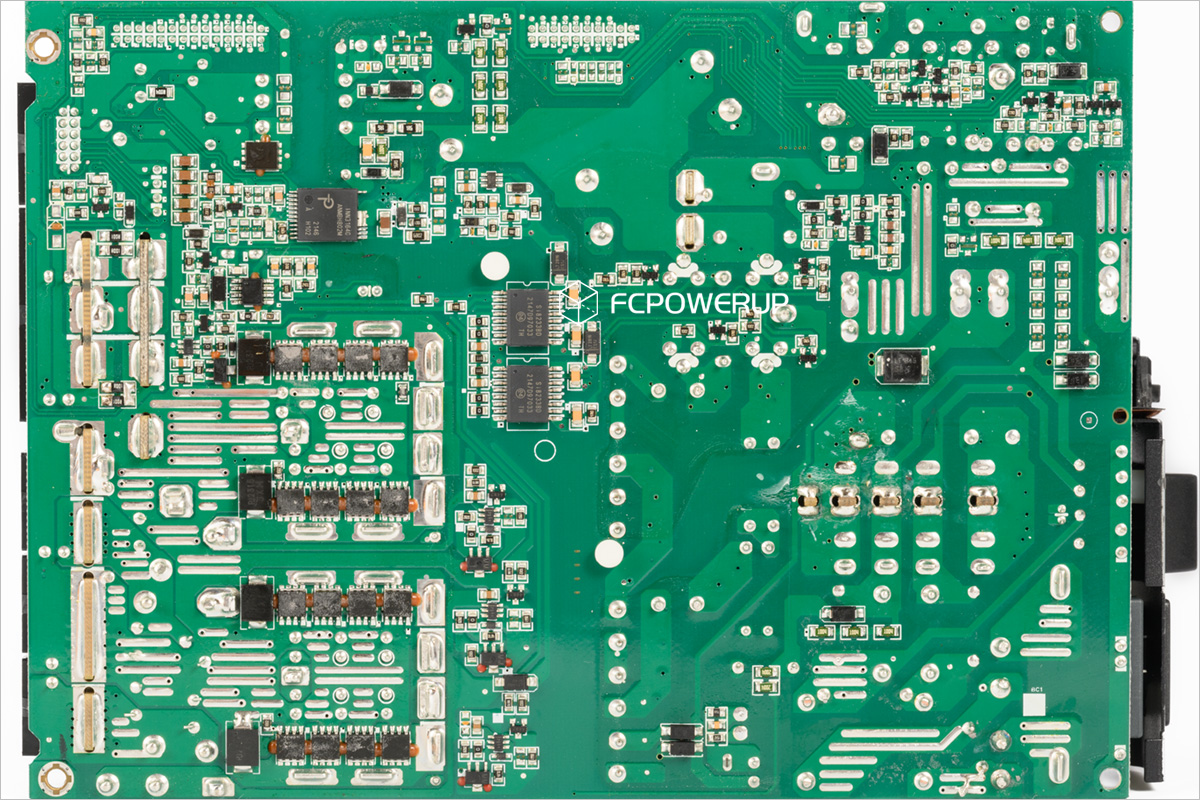

PCB的背面,做工一如既往干净。
Silicon Labs Si8233BD的LLC MOS驱动IC
Power Integrations公司的INN3164C,用于5VSB待机电路。
