评价总结Conclusion 规格外观Spec&exterior 拆解Teardown 跑分Tests

外观和线材 Packaging & Cables

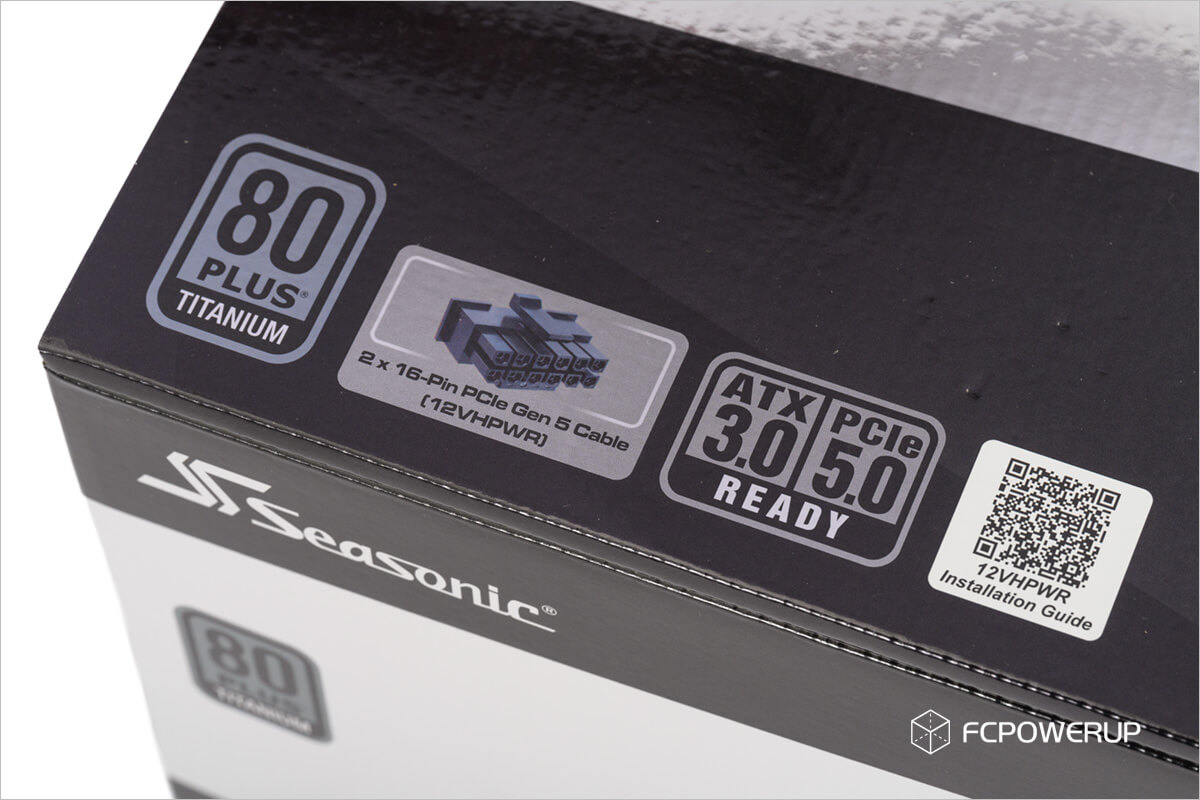

2-1. 外包装、外观 Packaging & Exterior

型号：海韵PRIME TX-1600 ATX3.0

电源本体规格、长度：ATX、21cm
出线方式：全模组 Fully Modular
外包装 ：纸盒
包装减震措施：EVA泡棉：✓
电源本体保护：无纺布
线材收纳 ：拉链尼龙布袋
开机检测工具：✓
中文安装指南 ：✓
魔术贴扎带 ：✓
尼龙扎带 ：✓
安装螺丝： ✓
特殊配件：二代电源检测器、铭牌、线梳
RGB支持：×
防潮剂：×

下面是电源的外观图片。

2-2. 线材配置 Cables

海韵PRIME TX-1600 ATX3的线材是一整套的黑色PVC压纹线材，海韵应该是最早使用PVC压纹线材的厂家之一，压纹线材的优点是提供了接近套管编织线的纹理的同时，还不影响散热，同时具备良好的弯曲性能，便于机箱内走线。线材的12V的线径基本都用了16AWG规格，其余的都是18AWG。12VHPWR模组线则是整束套编织网。海韵随电源赠送了一套透明的理线梳和一个很实用的尼龙线材收纳包。

线材长度和接口数量可以看后方的官方图表：

海韵PRIME TX-1600 ATX3配备两条12VHPWR模组线。其中2x6Pin部分按照Intel ATX 3.0规范使用16AWG线径线材，带有4Pin 侧带信号线，规格28AWG。电源模组接线板背板的两个原生12VHPWR模组插座的S4(Sense1)，S3(Sense0)接GND，都配置为600W档。另外这里也要补充一句，不管是12VHPWR线材还是后续改名12V-2×6的版本，线材本身没有做任何调整，改动的只是插座部分，所以不需要在意线材到底是标的12VHPWR还是12V-2×6。

SATA 3.3模组线也是海韵电源的一大特色，从PRIME系列开始就随机附赠，它可以帮助一部分使用企业级硬盘的用户避免开启PWDIS功能导致硬盘不能正常启动，想了解这个功能的可以阅读本站关于SATA 3.3和PWDIS功能的文章《为什么我的氦气硬盘不能点亮呢？SATA3.3和PWDIS介绍》。

AC插座方面，相比旧款PRIME TX-1600至尊旗舰钛金采用C20 16A插座，新款ATX3的至尊旗舰换成了C14插座，这一点改动大大增加了它在230V高压国家和地区的兼容性，用户不需要到处再找16A的大功率插座了。不过这里也要提一下，海韵这款电源随机赠送的AC电源线材居然是0.75mm²规格，虽然1600W的电源也可以用，但匹配它定位的应该是更高规格的AC电源线，希望厂家后续能够改进，赠送更高规格的AC电源线。

官方线材长度，供参考：

海韵大部分电源都会随机赠送一个开机检测工具，用于电源在脱离主板的条件下进行启动，尤其是方便使用分体水冷或者需要测试电源是否能正常工作的用户。本质上只是一个短接PS-ON和GND的小工具。到了至尊旗舰钛金，海韵赠送的开机检测工具变成了第二代的，如下图：

它既是一个开机短接工具，也是一个L型的24Pin转接插座，用于走线的时候把主板的24Pin旋转90°，日常也可以留在主板上使用。只不过现在开机短接功能需要按一下工具上面的按钮，如果亮起蓝灯，表示电源工作正常。对于那些无风扇的PRIME旗舰电源来说，带灯的开机检工具更实用，毕竟没有风扇帮助用户判断电源是否正常工作。

电源的输入输出规格：12V为大单路133.33A/1600W，5V和3.3V各25A，联合输出能力125W。
