拆解及分析 Teardown & Component analysis
先马XM750的散热风扇来自Globe Fan,俗称地球扇,风扇型号S1202512L,是一把12025规格的风扇,实际是一颗边长11.5cm的风扇,工作参数12V/0.18A,先马产品页描述其使用的是FDB轴承。

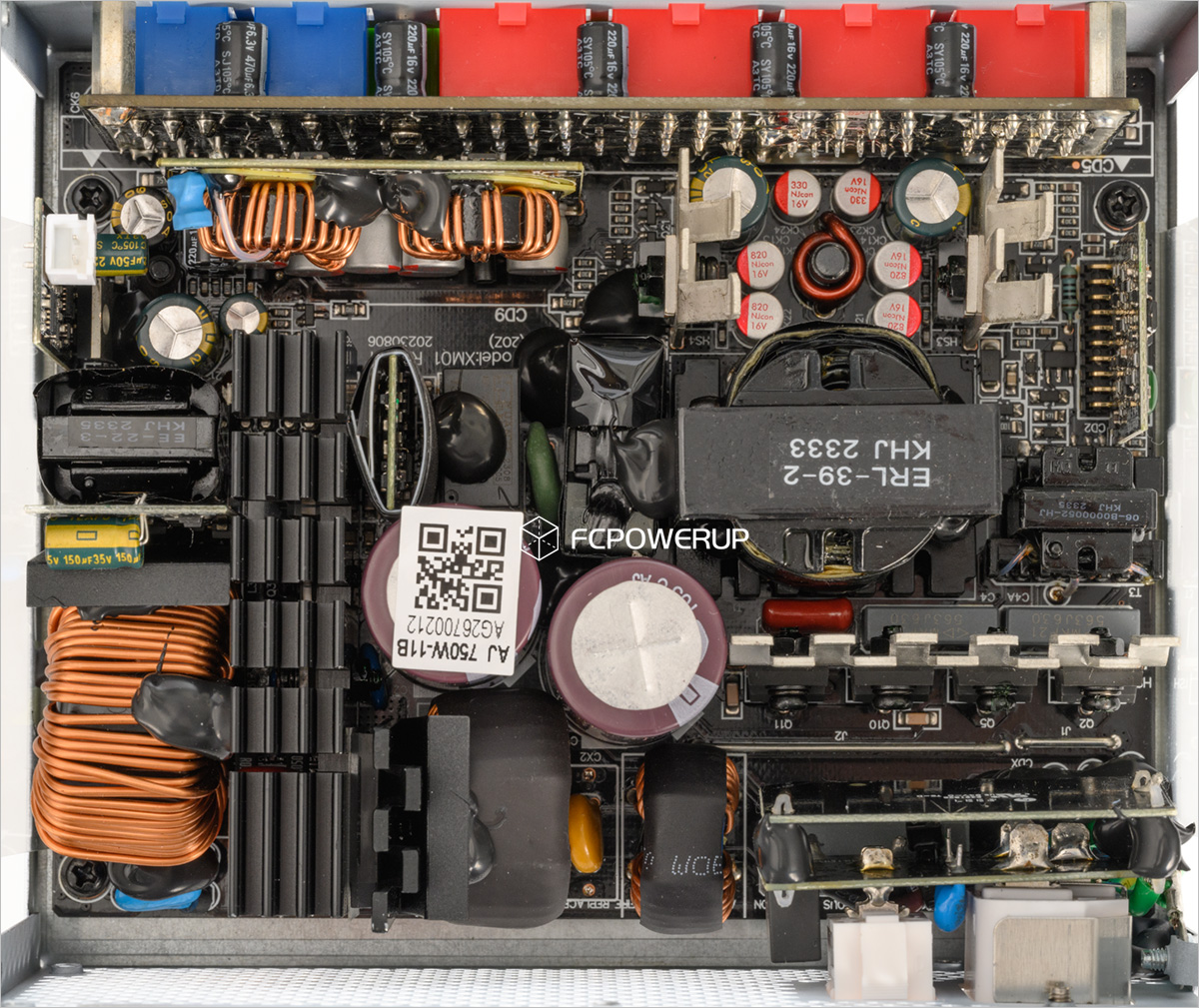

和我们之前测试过的先马XP1200 ATX3.0、黑洞750一样,先马XM750是基于英飞凌infineon ICE3PCS02G ( PFC ) + 德州仪器TI UCC25600 ( LLC )控制的主动PFC+全桥LLC谐振+12V同步整流+5V/3.3V DC-DC的方案。
作为对比,下面是先马黑洞750,可以看到布局基本一致,改动比较明显的是DC-DC部分,从主PCB正贴改为小卡直插的方式,其余部分有细微的调整和改动。
电源的AC插座背面焊接了一部分的EMI元件,外面再加盖一层FR4的小卡进行隔离绝缘。

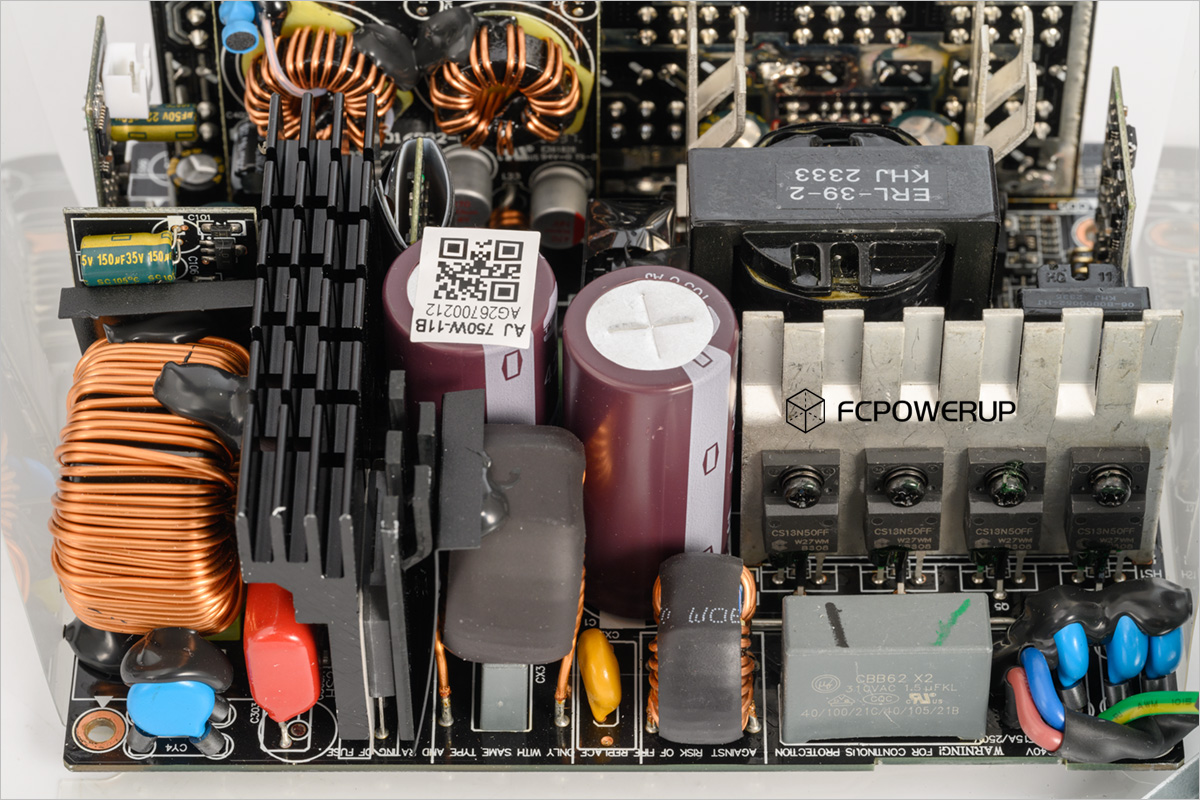

主板的进线部分的EMI电路,从最右边AC入线分别是一对Y电容、X电容、共模电感、MOV压敏电阻、共模电感、X电容。整流桥被夹在散热片中间。
PFC Boost电容是2颗智宝Teapo电容,270μF和220μF /420V/105℃规格,累计490μF。

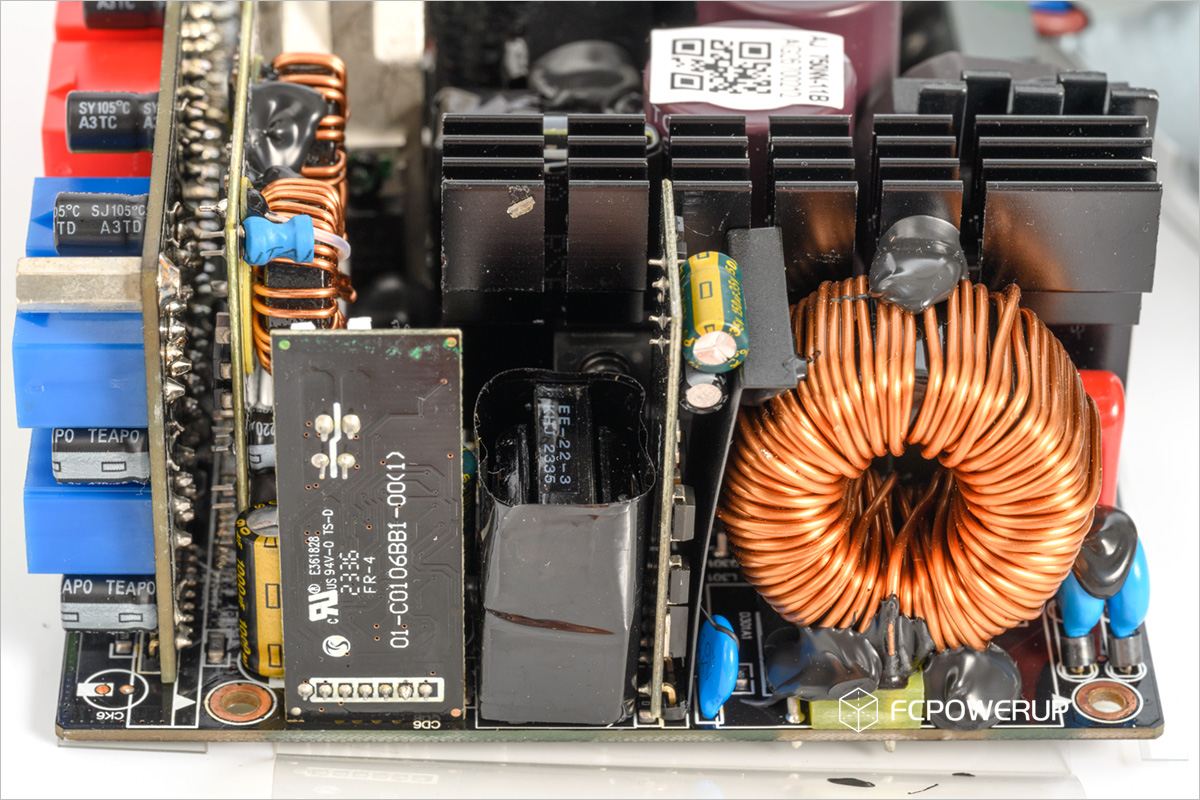

PFC电路一侧,比较难拍摄,我们简单讲解一下,这里配置了2x Wayon维安, WML28N60C4 , 600V / 13A @100℃ / 0.13Ω,TO-220F绝缘封装。PFC 二极管为 1x 意法半导体STMicroelectronics, STTH8R06FP ( 600V / 8A @85℃ )。这部分的元器件配置与之前测试过的先马黑洞750一致。
5VSB待机电路也在这一侧,主控为infsitronix极创电子 , IN2P070C 。重庆平伟 PY PS10U60S,60V / 10A 作为整流管。
LLC谐振电路,LLC开关管的配置为4x convertsemi苏州锴威特,4x convertsemi苏州锴威特,CS13N50FF (500V / 13A @25℃/ 0.39Ω),TO-220F绝缘封装,每2枚共享一片散热片。这里的配置也是与黑洞750一致,区别的是管子的布局方向调整为一字排开。
12V SR 同步整流MOS的配置是4x Huayi华羿微电子, HYG020N04NA1P, 40V / 154A@100°C / 1.8mΩ。每片散热片上共有2枚MOS共享一个散热片,散热片顶部开叉增加换热面积。
12V输出滤波电路使用的是Teapo智宝电解电容搭配NJCon 南京永立固态电容。12V一部分输出到背板,一部分则传输给隔壁的DC-DC电路。
DC-DC的部分,XM750采用了竖直安装的子板方式,主控为2个ANPEC茂达电子APW7164,5V、3.3V各一个,MOS应该3是4x infineon 英飞凌OptiMOS MOS,BCS0906NS , 30V / 40A @100℃ / 4.5mΩ,5V和3.3V各2枚。
主控和管控子卡,LLC主控来自德州仪器TI 25600。管控IC为infsitronix极创电子的IN1S313I ,提供OVP、UVP保护和PG信号输出。
模组接线板PCB,输出滤波电容的配置为NJCon 南京永立固态电容和智宝电解电容的组合,模组接线板和主PCB为铜条硬连接,走线整洁。插座用使用的是彩色塑料壳。
PCB背面,全SMT正贴工艺,没有元件。
风扇温控子卡,配置为Onsemi的MC14541B可编程定时器以及一个TI德州仪器的L324A运放。
