外观和线材 Packaging & Cables

2-1. 外包装、外观 Packaging & Exterior

型号：ROG雷神3代 1200W 白金电源（ROG THOR 1200W Platinum Ⅲ）

电源本体规格、长度：ATX、19cm
出线方式：全模组 Fully Modular
外包装 ：纸盒
包装减震措施：纸盒、EVA泡棉：✓
电源本体保护：塑料膜
线材收纳 ：无纺布袋
开机检测工具：×
中文安装指南 ：✓
魔术贴扎带 ：✓
尼龙扎带 ：✓
安装螺丝： ✓
特殊配件：OLED磁吸显示屏、ROG标贴、线梳（已安装在12V-2×6模组线上）
RGB支持：✓ AURA Sync
防潮剂：×

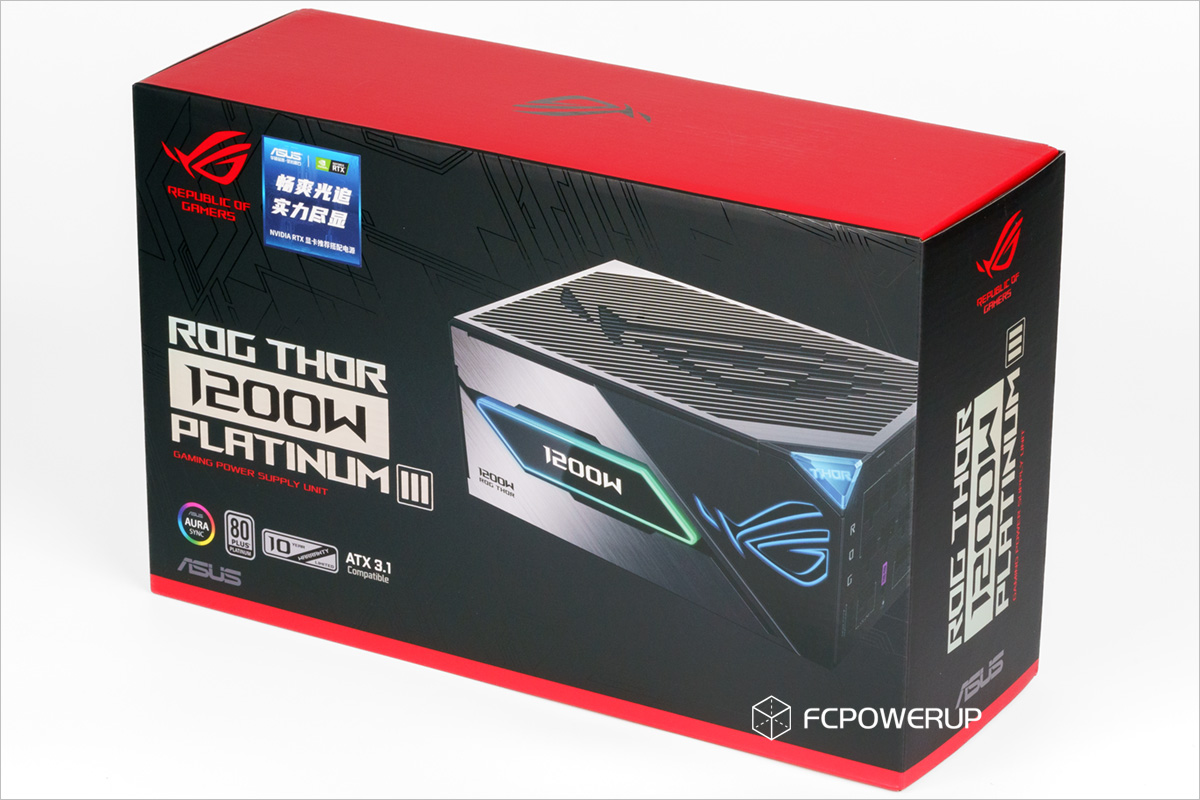

下面是电源的外包装、外观、配件的图片。

电源外层覆有一层塑料薄膜防止电源蹭花。

ROG雷神3 1200W外壳采用铝合金的材质，每个面都能看到ROG的LOGO。有别于前代，这一代的雷神电源将功率显示OLED面板独立出来，可由用户自己安装在电源的任一一侧。

下图对应的这一侧面板做了LOGO图案的镂空，内衬LED发光灯板，开机时LOGO区域和显示屏环绕区域会发光。

电源另外一侧的ROG LOGO应该是丝印的，不能像另外一侧的LOGO一样发光。

OLED功率显示面板采用的是磁吸设计，可由用户自行安装在面板的任一一侧，采用了防呆设计，物理方向是固定的，显示的内容方向也是固定的。功率显示屏开机会先显示一段开机动画，再进入功率显示模式。

同时还附赠了一块硅胶防尘面板，用于填充不安装显示面板的另外一边的镂空电路。

电源尾部的温控按钮现在改为Turbo字样，按下电源会进入风扇常转的模式，而弹起则会进入Fanless mode轻载风扇停转模式。电源的AC插座为C14规格，是常见的10A规格，也不需要担心需要另外配备16A大间距插座。

电源有一个装饰角，使用透明的塑料材质，内部刻有THOR字样，开机时同步发光。



2-2. 线材配置 Cables

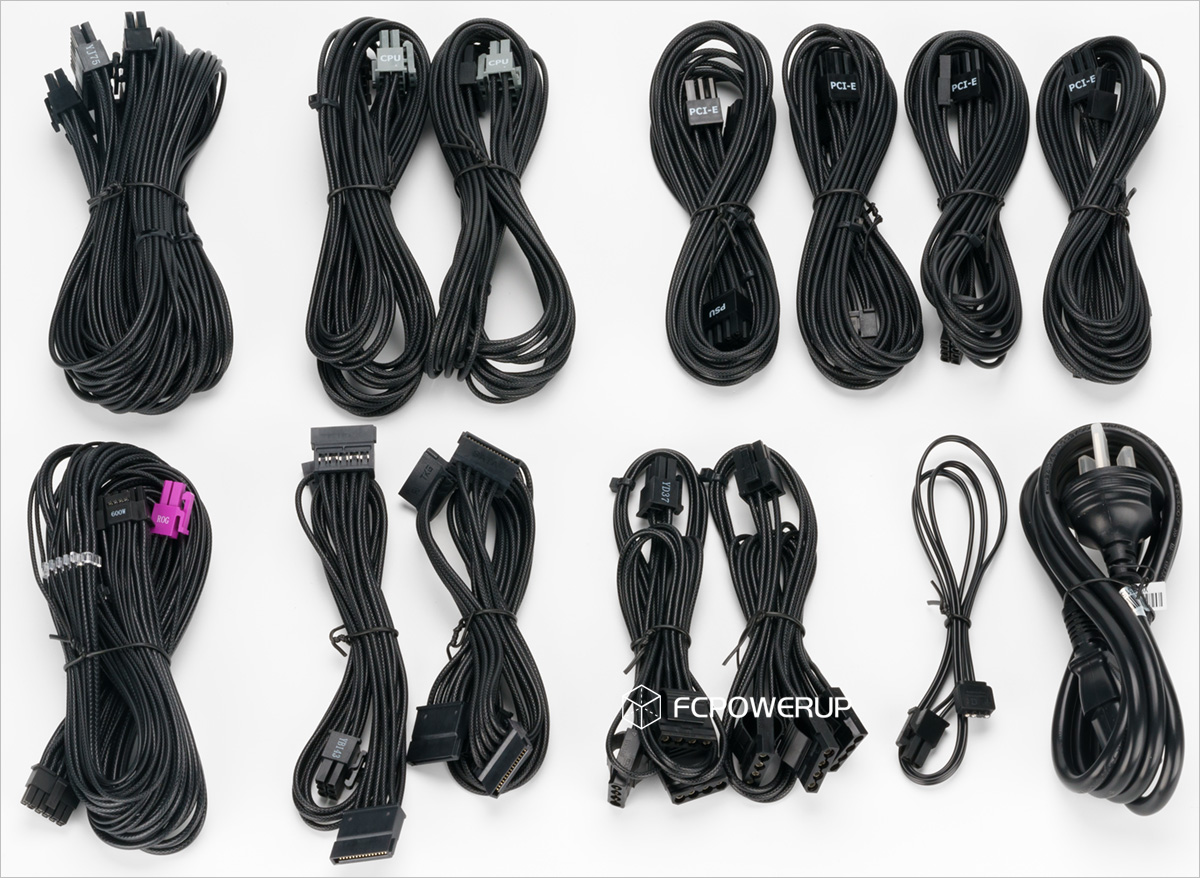

配件和线材的配置方面，ROG雷神3 1200W的线材是一整套的黑色PVC压纹线材，相比前两代使用的编织线材，压纹线材的优势是散热性能更好，所有的线材基本都用了16AWG规格，反馈使用的线材是20AWG规格。随机赠送了一个无纺布线材收纳包。RO姬的那一张卡片是扫码加入ROG会员的，不是什么亚克力立牌，附赠的ROG大眼睛也不是磁贴，而是塑料标贴，背后有双面胶。

CPU模组线的插头为灰色，区别于PCIe插头，长达1米。回顾一下之前一代雷神初始的配线就没有这么长，导致在搭配华硕自家的太阳神机箱走背线时长度不够用，后续华硕都更替为1米长的CPU模组线。PCIe为4组1拖2 6+2Pin，共计8个接口。SATA模组线的数量也有所减少，为2组共计7个SATA接口，目前高端玩家机箱内部的存储应该多为M.2的SSD，SATA机械硬盘的数量比起前些年要大量减少，给水冷设备或者Hub使用，2组应该刚好够用而已。线材长度和接口数量可以看本章节最后的技术规格表。

下图为ROG雷神3 1200W的12V-2×6模组线。其中2x6Pin部分按照Intel ATX 3.0规范使用16AWG线径线材，带有4Pin 侧带信号线，规格20AWG，比常见的12V-2×6模组线用的线材更粗一些。品红色的2Pin插头是用于远端采样的IVS接口，一头接于电源的IVS插座，另外一头是并入12V-2×6插头的12V和GND。线材出厂时已经预先穿好线梳，减少线材的杂乱，但是整套线材就配了2个线梳，数量上还是偏少的。

下图展示了IVS线缆是如何并入12V-2×6的12V和GND的，也就是在线材中间进行并线，因为12V-2×6的端子尺寸比较小，压入一根16AWG线缆已经是极限操作，根本无法压入一根16AWG和一根20AWG的线缆，所以从中间开始并线。

电源模组接线板背板的原生12VHPWR模组插座的S4(Sense1)，S3(Sense0)接GND，配置为600W档，符合Intel ATX 3标准1200W电源所推荐的档位。ROG雷神3 1200W的12V-2×6模组线会比标准的ATX 3电源多接一个IVS接口，此接口的作用是将远端检测到的电压变动反馈给电源再进行调节，据称有助于提高电压的稳定性。

AC线材方面，ROG雷神3 1200W随机赠送的AC电源线规格是0.75mm²的，虽然1200W的电源也可以用，但匹配它定位的应该是更高规格的AC电源线，我个人建议是匹配1.0mm²的线材。

ROG雷神3 1200W的技术规格，包括输入输出规格、线材规格都可参考下方表格。值得注意的是这款电源的5V和3.3V的额定规格都是比较高的，5V达到了25A，3.3V达到30A。
