恩杰NZXT E850电源评测

1. 评价及总结 / Rating & Conclusion

几乎每一个机箱品牌都有一颗向往电源的心。

著名的机箱品牌恩杰NZXT之前已经推出过HALE82系列电源，从去年夏天开始，NZXT推出新一代电源产品——E系列数字监控金牌全模组电源，新的E系列电源涵盖了数字监控、金牌、全模组、无风扇模式等先进的卖点。

NZXT E系列电源是NZXT同台系厂家海韵联合开发，基于海韵Focus平台，又加入了德州仪器的数字电源控制器，支持NZXT的CAM软件，用户可以对电压、功耗、温度等参数进行实时监测，对风扇转速、12V的过流保护（OCP）功能进行调节和控制。

NZXT E系列电源提供了500W、650W和850W三款型号，外壳长度都为150mm，在低于100W时可以进入无风扇温控模式，实现静音操作。这3款电源的零售价分别为799、899和1099元。

FCPOWERUP点评：NZXT E850电源各方面设计合理，性能表现优秀，并且有配套的监控软件，跟当年的H2机箱一样给我留下深刻的印象，鉴于在测试中表现出优秀的性能，恩杰NZXT获得本站T2级别电源评定 (高端、专业 / Professional)，并且由于在搭配中高端显卡方面表现出极好的兼容性和稳定性，成为首颗获得本站FCP显卡兼容性认证（FCP Gaming Ready Certification）的电源。

优点：

– 10年质保；
– 用料不错；
– 纹波抑制优秀；
– 动态性能优异；
– 80Plus金牌效率；
– 电压稳定性优秀；
– 150mm长度外壳；
– 1mm²的AC电源线；笔误，实际上配的是0.75mm²电源线；
– 850W@50℃输出能力；
– CAM软件监测控制功能；
– 5Vsb待机电路效率较高；
– 350W负载内风扇停转功能；
– 2组EPS/ATX12V CPU供电接口；
– FCP Gaming Ready显卡兼容性认证；

不足：

– CAM软件监测的电压偏低，有改进空间；2018年10月底出货的电源搭载了新固件，已经解决这一问题

注意：

– 其中MB 24Pin、CPU、PCIE模组线内置电容；
– CPU和PCIE插座、插头无法共用混接，请制作定制线的玩家注意。

2. 开箱及规格/ Packaging & Spec

恩杰NZXT E850的外包装、外观、线材和规格。

外包装规格描述规范 ✓
包装减震措施：珍珠棉 ✓
电源本体保护：无纺布套 ✓
线材收纳包 ✓
开机检测工具 ×
中文使用手册 ✓
中文安装指南 ×
魔术贴扎带 ×
尼龙扎带 ×
安装螺丝 ✓
信仰LOGO金属贴 ×

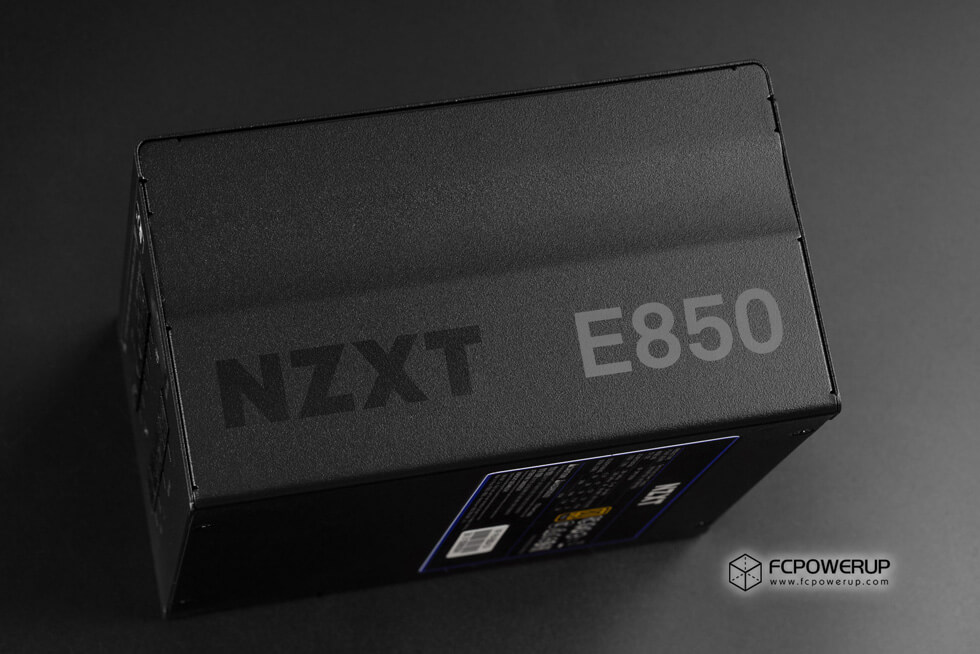

外壳钢材冲压弯折工艺，表面喷砂工艺。

虽然是海韵代工，但NZXT恩杰E850没有套用海韵系的刀模，而是重新设计了包装，包装风格简约清爽，附赠的线材收纳袋也有拉链，很实用的配件。

NZXT E850的线材配置：

主板24Pin模组线610mm。

CPU模组线有2组共计2个EPS12V/ATX12V CPU接口，650mm长度。

PCIE配置了3组1分2接口的模组线，共计6个6+2Pin PCIE接口。

CPU和PCIE插座、插头无法共用混接，请制作定制线的玩家注意。

SATA模组线为2组4 SATA共计8个SATA接口，大4Pin(Molex)模组线为2组3口，目前使用大4Pin设备较少。

AC线材为C13转中国3脚插头，1.4米标准长度，线径为3 x 0.75mm²。

直连主板的线材为miniUSB-主板10Pin USB接口

更具体的线材规格可以参考下方规格表。

恩杰NZXT E850电源规格

3. 拆解及分析/ Teardown & Component analysis

NZXT E850基于海韵的Focus Gold平台，为Champion CM6901 + On Semiconductor NCP1654控制的主动PFC+全桥LLC谐振拓扑+12V同步整流+5V/3.3V DC-DC生成的方案，为了数值监控加入了德州仪器TI UCD3138064A电源控制器和Microchip PIC16F1455用于USB数据通讯。

风扇是4Pin PWM的，由于接口比较小，点胶加固。

短身电源的组装会比较困难，尤其放置主PCB的时候，为了组装效率，恩杰NZXT的外壳分割为几个大块再进行拼装。

NZXT E850的风扇来自鸿华，型号HA1225H12SF-Z，FDB轴承，7片扇叶，120mm规格，工作电压12V，电流0.58A，属于高转速的H型号，最高转速2200RPM，安规认证完善。不同于海韵系之前所用风扇，恩杰NZXT E850用的这颗风扇是4Pin PWM的。

NZXT E850内部（点击图片可放大查看）。

EMI滤波电路的第一部分设置在AC插座后方，配置了1x X电容、1对x Y电容、1个 CM02X X电容泄放IC。

二级EMI，MOV x1、保险管x1、共模电感x2、Y电容1对、X电容x1。

整流桥使用了2枚GBU1506 (600V / 15A @105℃)并联来减少损耗，中间装有散热片，在110Vac的情况下也可以应对高达3300W级的功率需求，余量较大。

PFC级散热片上的元器件，APFC MOS为2x Infineon IPA60R190P6 (650V / 12.7A @100℃ / 0.19Ω)，APFC Boost Diode为 1x STMicroelectronics STTH8S06D(600V / 8A 135℃ )。

这个角度也可以看到继电器和用于抑制浪涌电流的NTC热敏电阻。

Boost电容为 Hitachi, HU, 680μF/400V/105℃。

主开关管为4x UTC GPT13N50DG (550V / 13A @100℃ / 0.49Ω) 。

驱动变压器、谐振电感、谐振电容、电流互感器、主变压器。

PCB背面的+12V的同步整流MOS为4x Nexperia PSMN2R6-40YS (40V / 100A @ 25°C / 2.8mΩ)，由于是耐高温型号器件，表面一侧是裸奔的，而D极相当于散热片将热量往PCB正面方向传导，PCB正面方向焊接了铜柱加装大体积的散热片进行散热。

+12V滤波电容为FPCAP的固态电容搭配NCC的W系定制电容。

DC2DC电路和TI的电源管理主控。DC2DC模块使用了6x Infineon BSC0906NS (30V / 40A / @100℃ / 4.5mΩ)，主控为ANPEC APW7159。TI的电源管理主控为UCD3138064A，同时也负责风扇转速的控制。

Microchip PIC16F1455负责USB方面的数据传输。

模组接线板，使用了高密度铜条进行12V电流传输，此外焊接了大量FPCAP固态电容进行滤波。

5Vsb待机电路，Excelliance EM8569主控。

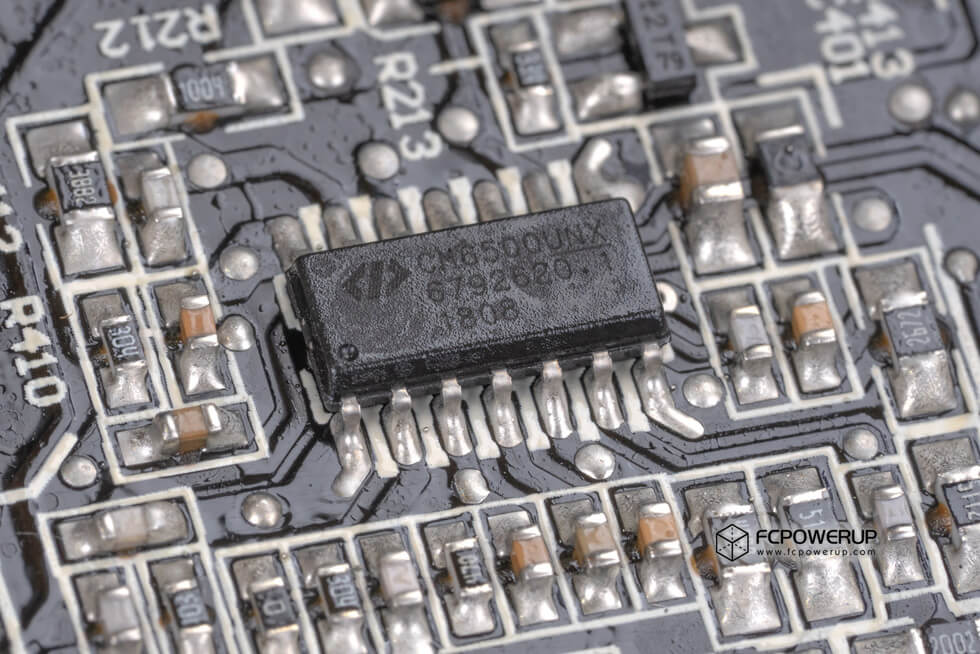

Champion CM6500UNX

Champion CM6901T6X

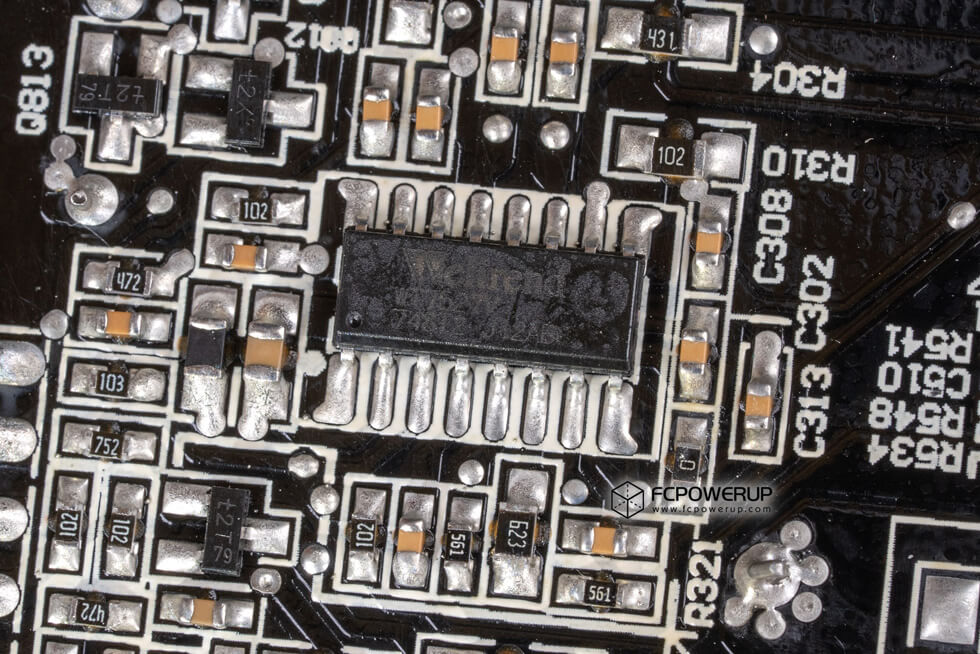

管控IC，Weltrend WT7527V (OVP/UVP/OCP/SCP/PG)

4. 测试/ Tests

本篇测试基于F站的电源测试方法V1.3。V1.3主要是增加了显卡兼容性测试beta。

想了解我是如何测试电源，以及电源评测里测试的参数有何意义，可以阅读F站基础文章『我是怎么测试电源的』。

NZXT E850静态均衡负载数据汇总

4-1. 电压稳定性 Load Regulation

Intel ATX12V规范中对于各组电压的输出范围有着明确的要求，在整个负载范围内，+12V、+5V、+3.3V和+5Vsb的输出范围应不超过±5%，对-12V的要求则是±10%。

12V电压负载调整率0.80%

5V电压负载调整率0.55%

3.3V电压负载调整率1.32%

4-2. 效率 Efficiency

230V效率，NZXT E850 100W-满载平均效率91.57%，峰值效率92.51%@300W，90.29%@850W。

115V效率，88.18%@100W，峰值效率91.15%@250W，87.78%@850W。

4-3. 空载及轻载 No-load & Light Load Test

NZXT E850短接PS-On开机消耗8W。

轻载测试分别为电源DC输出14.46W、30W、50W、75W和100W。

NZXT E850在30W~100W范围内的平均效率为83.76%。

4-4. 风扇转速、温度 Fan Speed, Temperature

风扇转速

NZXT E850的风扇来自鸿华，型号HA1225H12SF-Z，FDB轴承，7片扇叶，120mm规格，工作电压12V，电流0.58A，属于高转速的H型号，最高转速2200RPM，4Pin PWM接口。

NZXT E850没有手动的温控切换功能，但是在CAM软件里有不同的温控策略可选，这里不进行选择，测试默认的设置。

测试环境温度为25℃，相对湿度40%。

恩杰NZXT E850到350W半载输出时风扇开始工作，此时风扇转速为600RPPM，风扇停转区间为0~350W。随后风扇加速，到满载风扇转速为2100RPM，风扇满载转速还是略高，后半段的调教偏保守。

满载温度

测试为满载10分钟之后关掉电源瞬间，移走风扇，拍下热成像图。室温25℃。

框1 整流桥，温度在50℃左右；
框2 PFC电感，40℃左右；
框3 高压侧散热片，50℃左右；
框4 主开关管，70℃左右；
框5 主变压器，80℃左右；
框6 +12V同步整流电路散热片，70℃左右；
框7 DC-DC子板，40℃左右；

恩杰NZXT E850由于满载下风扇转速的设定比较保守，整体发热控制不错。比起同档次的金牌电源温度要低相当多，可能有接近15~20℃的幅度。有往静音方面优化的空间，同时在CAM软件里也可以选择静音策略曲线。

4-5. 5Vsb待机 5V Standby

Intel ATX12V v2.4规范中对5Vsb的要求为：待机空载消耗小于1W，在0.1A、0.25A、1A的负载下转换效率应该高于50%、60%、70%。欧洲ErP Lot 6 2013节能规范要求45mA下效率必须高于45%。

5Vsb电压：

4-6. 交叉负载 Cross-Load Test

交叉负载是按Intel ATX12V 2.4、SSI EPS12V 2.92电源设计指导规范，结合高功耗核心CPU和高功耗独立显卡、低功耗的ITX/STX平台所设计。

测试总共分为7个档：

交叉负载主要考核电源输出电压的稳定性，同样输出电压必须在Intel ATX12V规范规定的±5%的范围内，电压偏离额定值越小越好。负载调整率即电压随负载变化的波动情况，数值越小则电压稳定性越强。

恩杰NZXT E850的交叉负载电压表现：

恩杰NZXT E850的的整体表现稳定，与均衡负载的区别不大，电压没有跑偏太多。

4-7. 纹波及噪声 Ripple & Noise

纹波和噪声(Ripple & Noise)是电源直流输中的交流成分，一部分可能是交流电经过整流稳压后仍然存在的交流成分，一部分则是电路晶体管本身所产生的开关纹波和噪声，如果用示波器观察就可以看到电压像水波纹一样波动，所以叫纹波。过高的纹波会干扰数字电路，影响电路工作的稳定性。

Intel ATX12V v2.52中规定，+12V、+5V、+3.3V、-12V和+5Vsb的输出纹波与噪声的Vp-p分别不得超过120mV、50mV、50mV、120mV和50mV。本测试主要针对12V、5V、3.3V和5Vsb，对-12V不作要求。测试使用数字示波器在20MHz模拟带宽下按Intel ATX12V v2.52规范给治具板测量点处并接去耦电容进行测量。

测试选择了有意义的7个档位，50W代表桌面待机的情况，100W代表办公和上网时的情况，300W代表单显卡游戏的情况，满载和拉偏则是测试电源各路最高负荷时的情况。

50W、100W、300W、1200W的测试电流配置情况同均衡负载，12V拉偏、5V拉偏和3.3V拉偏的电流配置则同交叉负载测试中的3档满载极限拉偏。

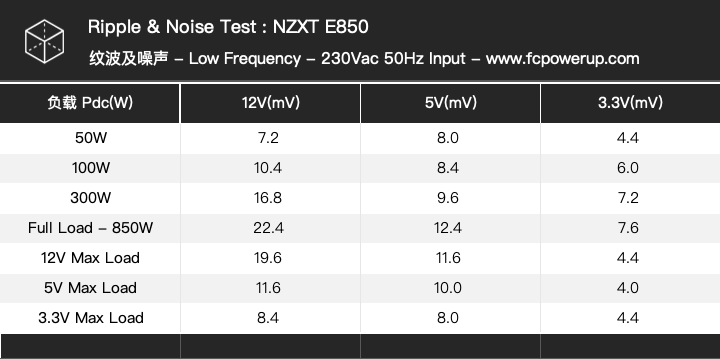

恩杰NZXT E850的电压纹波spec应该在30mV以内，实测整体都在25mV以内接近20mV。

示波器截图

下图分别为电源的低频、高频纹波截图，通道1、2、3（黄色、青色、洋红）从上往下依次是12V、5V和3.3V的纹波，电源处于满载状态。

4-8. 浪涌电流、掉电保持时间 Inrush Current, Hold-Up Time

浪涌电流

浪涌电流(Inrush Current)是指电源接通AC交流电的瞬间流入电源的最大瞬时电流，由于对PFC电容进行迅速充电，所以该电流的峰值要远大于正常电源工作状态下的输入电流。过大的浪涌电流可能会损坏保险管、NTC热敏电阻、整流桥、AC开关等器件。测试条件为满载、264Vac 63Hz输入。

恩杰NZXT E850的开机Inrush Current测得129A。

掉电保持时间

掉电保持时间(Hold-up Time)指的是AC掉电后主要的DC电压输出值跌出5%的时间，按照最新的Intel ATX12V v2.52规范，T5 (AC loss to PWR_OK hold-up time)必须>16ms，说人话就是PWR_OK(Power-Good)的掉电保持时间要大于16ms，同时T6(PWR_OK inactive to DC loss delay)必须>1ms，即DC电压的掉电保持时间比PWR_OK还要+1ms，来保障其他硬件维持运转，总结起来就是PWR_OK必须＞16ms，12V/5V/3.3V等DC电压必须＞17ms。

有足够长的PWR_OK掉电保持时间，意味着面临16ms以内的AC掉电或者切换到UPS的间隙，电源能够维持电脑运转信号而不至于出现关机或者重启的情况，同时，比PWR_OK保持时间还长的DC保持时间维持了其他硬件的正常工作，否则其他硬件可能会出现来不及采取例如机械硬盘磁头归位、SSD掉电保护等应急措施。掉电保持时间不单对于电源从AC切换到UPS的间隙有益，也适用于其他诸如电网切换等情况。

掉电保持时间的测试条件为电源满载，230Vac输入。

恩杰NZXT E850的保持时间测试结果如下表：

恩杰NZXT E850在满载的情况下可以满足Intel ATX12V的保持时间要求。

示波器截图及对比：

下方从左往右从上往下的示波器截图依次为12V、5V、3.3V及PWR_OK的掉电保持时间截图。

4-9.动态测试 Dynamic Test

由于2018年的CPU/显卡功率暴增，在某一次评测之后我重新加回动态测试(Dynamic Test)。动态测试在Intel ATX12V规范中也称“直流输出瞬态响应测试DC Output Transient Test”。

上面传统的静态测试项目是模拟电脑功耗处于稳态时电源的各种情况。举个例子，电脑满载稳定消耗功率300W，从静态测试结果就可得知，此刻A电源的12V电压在12.038V，输出纹波在9.2mV，风扇转速0RPM。

然而，电脑在实际使用中功耗值总是在不断地变化。比如CPU频率、负载发生瞬变，功耗从PL2瞬间跳变到PL3，保持10ms；游戏中显卡的负载有高达2、300W甚至更高的瞬变。

传统静态测试分析，都是不需要考虑功率动态变化的，然而实际受到电路补偿特性、线路阻抗、元件阻抗等因素的影响，电源的输出电压通常随着负载的增大而略有下降，当负载撤去，输出电压有一个回升的过程。

以下图分析，当负载从I/R-1瞬时跳变到I/R-2时(称为“负载瞬变”)，电源的输出电压会从Vs-1下降到Vs-2，像是下了一层台阶。由于电源的响应速度有限，实际的电压会像下图一样存在一个过冲——回调的过程。这个过程中电压的变化幅度通常要高过电源的负载调整率所显示的电压变动幅度，也就是说，在负载从I/R-1上升到I/R-2的过程中，输出电压先是跌落到比Vs-2更低的电压Vpk1，然后逐渐回调直到稳定在Vs-2。

反之当负载从I/R-2下降到I/R-1时，输出电压会从Vs-2爬升到Vs-1，这个过程同样会出现一个高于Vs-1的上冲电压Vpk2。

我们需要做的就是确保电源在瞬变发生过程中不触发OPP关机、不重启、不发生故障，测量到Vpk1和Vpk2两个上下冲电压幅值。

ATX12V规范中的DC Output Transient Test定义了动态测试中负载变化率是从50Hz到10kHz，电压输出的偏离允许值为±5%，目前F站只对瞬变幅度大、变化率高的12V进行测试，±5%对12V来说就是不能超出±600mV的范围。

同时，我们还需要测量电压从负载发生瞬变到电压稳定下来所消耗的时间Tr1和Tr2，我们称之为电压恢复时间(也称电压重建时间)，这一个参数直接反映了电源的动态性能。Intel规范对此参数并无要求。

基于实际的CPU、显卡需求，F站第二阶段的动态测试在第一阶段的基础上再追加一组12V4:

对于中小功率电源，只测第一阶段的12V2、12V3，12V累计的Basic Load为3A，Dynamic Load为20A/240W，相当于带了一个普通的95WCPU和一张150W的显卡。

而对于高瓦数电源，12V2、12V3、12V4同步拉载，模拟CPU和显卡同时运行，12V累计的Basic Load为4A，Dynamic Load为32A/384W，相当于带了一张高端旗舰显卡在玩游戏或者跑Benchmark。

测试负载变化率分为10Hz、50Hz、100Hz、1kHz、10kHz等5个档。目前以测50Hz、100Hz做为主要性能区分，1kHz、10kHz不强调，若有电压上下冲幅值超标或者波形混乱再单独提出。

恩杰NZXT E850的输出功率为中高功率段，我们选择第二阶段的动态负载进行测试。

恩杰NZXT E850的动态测试情况：

@100Hz

Tr1：1.08ms，Vpk1：-334mV；

Tr2：920μs，Vpk2：240mV；

恩杰NZXT E850的动态波形非常漂亮，负载上升时电压的下冲幅度约为336mV，撤掉时电压的上冲幅度约为240mV，恢复时间都在1ms左右。

5. CAM控制软件/Software

测试平台

在NZXT官网下载完安装好驱动之后，即可得到NZXT的全家桶软件CAM。

作为一个比较全面的监控软件，NZXT CAM的交互设计、界面设计都比较合理，很快即可上手。

主界面Dashboard

系统信息

设置界面可以把语言调整为中文，所以后面以中文界面进行简单介绍。

风扇转速的延迟功能开关，可以平滑转速降低噪音和风扇轴承的磨损。

CAM软件的监测和通知功能。

显卡的超频功能，默认是关闭的。

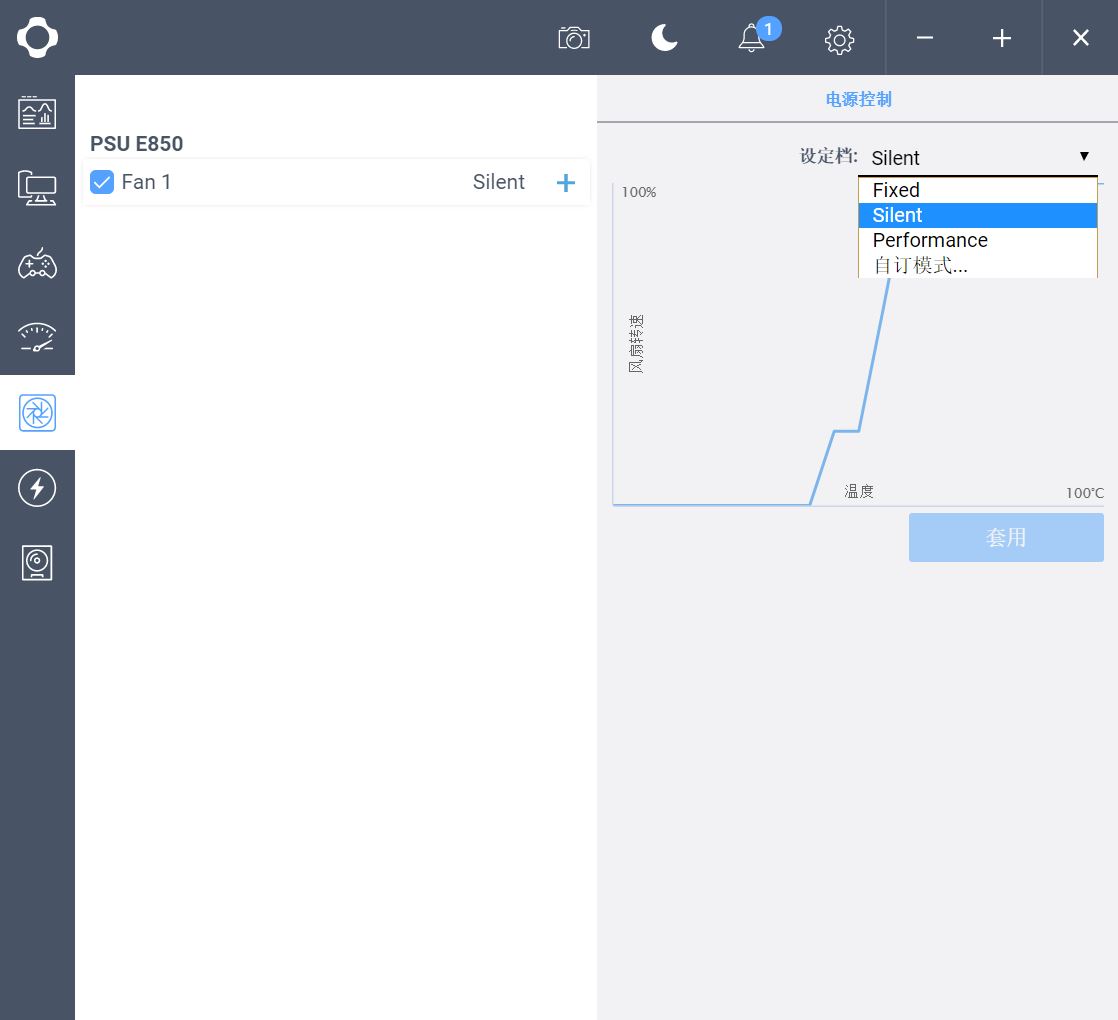

电源的风扇控制功能，可以自选已有的设定或者是自定义转速。

NZXT E系列电源的卖点之一就是监测功能，在CAM软件里可以实时看到各个配件的功耗情况，也由于有本项功能，电源模组板的CPU插座和PCIE插座并不能混用。

监测功能的刷新率大概是1秒1次，不是非常高，拿来看电脑的整体平均功耗已经足够了，但是无法看到目前热门话题“显卡瞬时功耗”。

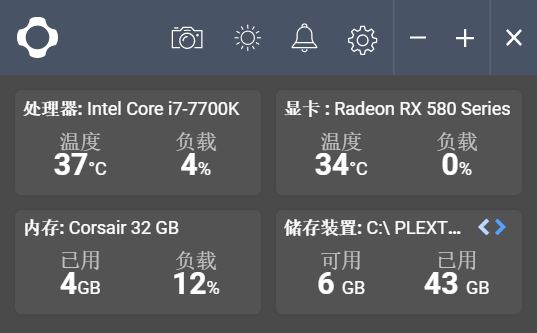

CAM软件的dark mode和mini模式。

使用下来，CAM软件对于电源电压的检测有偏低的情况，一方面的电源采集电路有一定的精度，另外一方面是需要软件升级来校准，截止到文章发布，我更新了2个版本之后电压检测偏低的问题还没有得到改善，还是要等后面NZXT修复。

2019.07.29 update：对于CAM出现的电压监测偏低的问题，NZXT回复表示我拿到的这颗评测的样品是旧的固件，在2018年10月底出货的新版本搭载了新的优化固件，已经解决了这一问题。后续我将更新新版本的电压监测截图。

2019.08.07 update：

后面我联系恩杰NZXT拿到另外一颗新出厂的样品，固件版本为V40984.00，比前面测试的新一个版本。

测试结果如下：

桌面待机，CAM软件测量12V1读数12.05V，万用表读数12.107V，差值0.057V，误差0.475%

CAM软件测量5V读数4.97V，万用表读数5.047V，差值0.077V，误差1.54%

CAM软件测量3.3V读数3.28V，万用表读数3.355V，差值0.075V，误差2.27%

由于测量的精度受到电源本身传感器、所测试的数字万用表精度（±0.05%+5）的影响会有一些偏差。这个误差值比之前的版本有所改善，对于日常软件功率显示和监控而言精度应该够用。

6.FCP显卡兼容性认证/FCP Gaming Ready Certification

由于近两年来CPU、显卡功耗剧增，给电源带来了不少考验，看过F站文章不看可能会翻车，显卡瞬时功耗及电源重启之谜 的读者应该就知道这一回事。

由于Chroma上比较难模拟实际游戏中显卡的电流，此项认证使用主流的中高端显卡，运行3DMark、Furmark以及主流游戏对电源进行考验，如果电源可以通过测试，那么将获得本站颁发的显卡兼容性认证——FCP Gaming Ready，电源在测试中如有关机、重启、显示器黑屏等故障，即判定无法通过。后续网站会有一个整合的查询列表。

NZXT E850进行的本项测试为beta版本，测试显卡较多而且规模较大，但不影响结论，后续测试方法会完善更新到正式版。测试针对500W-850W电源，千瓦级电源以及更小功率电源不参与本项测试。

上方示波器截图中，E850带的AMD Vega 64水冷显卡运行守望先锋，负载从5.8A到62.2A/746W来回翻滚抽搐，电压仍然可以保持在11.9~12.4的范围内，表现相当优秀。

测试中NZXT E850可以稳定工作，没有出现过一次断电或者重启问题。并且带动了峰值功率837W的AMD Vega 64 水冷版+50% PowerLimit，这已经相当于其本身的额定输出功率。

由此表现，判定NZXT E850通过本站的FCP Gaming Ready v2019显卡兼容性认证。
