恩杰NZXT C850电源评测

1. 介绍,评价及总结 Intro, Rating & Conclusion

NZXT恩杰C系列电源是E系列数字电源的续作，一年前E850在本站的评测拿到了T2级高端的评价，各方面表现优秀。但是E系列电源较高的成本/单价削弱了它的竞争力，在此背景下，NZXT对产品做了减法，砍掉了E系列上的CAM软件监控功能，其他功能特性完全保留，这就是全新的C系列电源。本文测试的是NZXT C850，零售价格999元，比E850降低100元，同样是15cm长度机身。

整个测试拆解进行下来，发现相比NZXT E850，C850的电压稳定性、转换效率、纹波抑制都有所进步，各个方面更接近于它的原厂型号海韵FOCUS GX-850，具备第二代FOCUS GX所具备的双面FR4背板，同样的10年质保。不同之处是NZXT E/C系列的外壳都比FOCUS长1cm，C850的模组线带了线端电容，同时由于温控策略偏向于静音，满载57.5dBA，C850比它的前作E850以及原厂FOCUS GX-850拥有更低的噪音。NZXT C850的包装相对厚实，对电源的保护良好。

不过砍掉了DPS和CAM功能，NZXT C系列与市面上同级别的电源差异化又进一步缩小，其中需要作出何种改变，就留给NZXT品牌的产品经理思考了。产品是优秀的，但恩杰的风格又相对低调内敛。以长期的观察来看，多搞促销可以让消费者无视差异化太小这一道坎。

本次评测的恩杰NZXT C850，通过第后续章节的测试，对它的全面评价如下：

恩杰NZXT C850在测试中表现优秀，无挂科不良项目，具备高端电源所具备的一切技术特征，可以获得本站T2级别电源评定（高端、专业 / Professional）。噪音方面，满载噪音57.5dBA，比较安静，无啸叫，获得FCPN 2020 A级认证。显卡兼容性方面，最高通过了i9 9900K+Vega 64LC组合的测试，获得FCPG 2020 A+级认证。

优点：

– 10年质保；
– 用料不错；
– 纹波控制优秀；
– 动态性能不错；
– 80Plus金牌效率；
– 电压稳定性优异；
– 150mm长度外壳；
– 850W@50℃输出能力；
– 噪音控制优秀，FCP Noise 2020噪音认证A级；
– FCP Gaming Ready 2020显卡兼容性认证A+级；
– 400W负载内风扇停转功能，风扇停转区间较长；
– 2组EPS/ATX12V CPU模组线，提供2个CPU供电接口；

不足：

–无 ；

注意：

– 其中MB 24Pin、CPU、PCIE模组线内置电容；
– CPU和PCIE插座、插头无法共用混接，插件也有别于海韵原厂的防呆，请制作定制线的玩家注意。

2. 外观及规格 Packaging & Spec

2-1. 外包装、外观 Packaging & Exterior

型号：恩杰NZXT C850

电源本体规格、长度：ATX、15cm
出线方式：全模组 Fully Modular
外包装规格描述规范 ：✓
包装减震措施：珍珠棉 ：✓
电源本体保护：无纺布套 ：✓
线材收纳包 ：✓，优质配件
开机检测工具：×
中文安装指南 ：✓
魔术贴扎带 ：×
尼龙扎带 ：×
安装螺丝： ✓
特殊配件：×
RGB支持：×

2-2. 线材配置 Cables

主板24Pin模组线61cm。

CPU模组线有2组共计2个EPS12V/ATX12V 4+4CPU接口，65cm。

PCIE配置了3组1分2接口的模组线，共计6个6+2Pin PCIE接口。

原生SATA模组线为2组4 SATA共计8个SATA接口，大4Pin(Molex)模组线为2组共计6个接口。

AC线材为C13转中国3脚插头，1.5米标准长度，线径为3 x 0.75mm²。

更具体的线材规格可以参考下方规格表。

2-3. 电源规格 Spec

3. 拆解及分析 Teardown & Component analysis

恩杰E系列和C系列都是比较容易拆解的型号，只要把螺丝拧下来，风扇连顶盖可以取出，AC插座一侧和模组接线板一侧的外壳都可以取下。

FOCUS方案已经介绍过非常多次，我们先从散热风扇开始，风扇来自鸿华，型号HA1225H12F-Z，FDB轴承，7片扇叶，120mm规格，工作电压12V，电流0.58A，属于高转速的H型号，最高转速2200RPM，喷码、安规认证完整。

恩杰NZXT C850是基于Champion CM6901T6X + Champion CM6500UNX控制的主动PFC+全桥LLC谐振+12V同步整流+5V/3.3V DC-DC方案。

EMI滤波电路的第一部分设置在AC插座后方，配置了1x X电容、1对x Y电容、1个 CM02X X电容泄放IC并且有麦拉片进行绝缘隔离。

其余的EMI电路设置在主PCB，分别有MOV x1、保险管x1、共模电感x2、Y电容1对、X电容x1。

整流桥为2x GBU1508 (800V / 15A @105℃)并联来减少损耗，两枚整流桥涂有导热硅脂安装在同一个散热片。

PFC级散热片上的元器件，PFC MOS为2x Infineon, IPAW60R180P7S ( 650V / 11A @100℃ / 0.18Ω )，TO-220F绝缘封装。

PFC升压二极管为 1x STMicroelectronics STTH8S06D (600V / 8A@150℃ )，使用了绝缘帽和绝缘导热垫再安装到散热片上。

主电容为日立 HU系列400V/680μF/105℃。

4枚全桥LLC开关管为虹冠旗下子公司深圳顺冠微电子的GPT13N50DG ( 500V / 13A @25℃ / 0.49Ω )。

全桥LLC谐振电路到12V同步整流电路部分。

12V同步整流MOS为4x Nexperia PSMN2R6-40YS (40V / 100A @ 100°C / 2.8mΩ)，从这颗MOS的规格书也可以得知其工作温度在120℃时仍然可以输出100A。它使用LFPAK封装，外壳塑封一侧是被动散热，而较大面积的D极焊接在主PCB上，也有散热片的作用，将热量往PCB正面方向传导，PCB正面方向加焊铜柱和散热片借助风扇的气流进行散热。

PCB正面为12V同步整流MOS散热的散热片，其中最上一片预留了螺丝孔，散热片底下的12V输出滤波电容为FPCAP固态电容。

FPCAP的固态电容搭配日化的W系列电解电容和棒状电感组成CLC滤波电路作为12V的输出滤波。

DC-DC电路，代工厂海韵惯用的一个模块，配置相对固定，6x Infineon BSC0906NS (30V / 40A / @100℃ / 4.5mΩ)，主控为ANPEC APW7159。

模组接线板，最后一阶滤波采用了FPCAP固态电容、日化PSE固态电容和日化KZE电解电容搭配使用。可以看到恩杰C系列也使用了和海韵FOCUS GX同样的FR4双面PCB模组背板。

5Vsb待机电路，Excelliance EM8569主控，该款解决方案整合了主控和MOS，搭配PCB背面的MBR1045ULPS SBR肖特基整流管使用。

PCB背面做工规范整齐。

虹冠Champion CM6901T6X，LLC控制器

虹冠Champion CM6500UNX，PFC主控。

Weltrend伟诠电子WT7527V管控IC

4. 测试 Tests

想了解我是如何测试电源，以及测试的电源参数有何意义，可以阅读本站电源测试标准文章『我是怎么测试电源的』，本篇测试基于极电魔方电源测试标准v1.6。

测试标准1.6版包含开箱图赏、电路拆解分析、电压稳定性、转换效率、满载热成像、风扇转速、交叉负载、纹波测试、保持时间测试、浪涌电流测试、开机波形（开机时序）测试、保护功能测试和动态测试等项目，涵盖了Intel PSU DG 1.42电源设计指导的绝大部分内容，并且新增了噪音和啸叫分析（FCPN 2020，FCP Noise Analysis）。

根据实际的PC游戏使用需求，500~850W电源加测FCP 电源–显卡兼容性测试认证项目（FCPG 2020，FCP Gaming Ready Certification），噪音分析和显卡兼容性测试都是独家提供的项目。

恩杰NZXT C850 静态均衡负载数据汇总，负载调整率和电压偏移只计额定功率内的数据。

4-1. 电压稳定性 Load Regulation

Intel ATX12V规范中对于各组电压的输出范围有着明确的要求，在整个负载范围内，+12V、+5V、+3.3V和+5Vsb的输出范围应不超过±5%，对-12V的要求则是±10%。

12V电压负载调整率0.07%

5V电压负载调整率0.67%

3.3V电压负载调整率0.21%

4-2. 效率 Efficiency

230V效率，恩杰NZXT C850 100W-满载平均效率91.95%，峰值效率92.81%@300W，90.72%@850W。

115V效率，88.54%@100W，峰值效率91.44%@300W，88.14%@850W。

4-3. 空载及轻载 No-load & Light Load Test

恩杰NZXT C850短接PS-On开机消耗7.8W，比较低的消耗功率。

轻载测试分别为电源DC输出14.4W、30W、50W、75W和100W。

恩杰NZXT C850在30W~100W范围内的平均效率为85.26%。

4-4. 风扇转速、噪音测试、温度 Fan Speed, Noise, Temperature

4-4-1. 风扇转速 Fan Speed

恩杰NZXT C850的风扇来自鸿华HA1225H12F-Z，FDB轴承，7片扇叶，120mm规格，工作电压12V，电流0.58A，最高转速2200RPM。

恩杰NZXT C850的风扇温控功能可以通过手动切换温控按钮达成，Zero RPM Fan Mode切换按钮位于AC开关旁边，弹起即可进入Zero RPM Fan Mode，在轻载条件下风扇会停转，按下则可以让风扇一直巡航工作。

测试环境温度为29.5℃。

恩杰NZXT C850的两种温控模式，Zero RPM Fan Mode On的模式下，拥有0~400W的无风扇Fanless区间，400W输出开始以500RPM左右转速间歇性工作，500W以后提速，到满载时上升到约1500RPM，900W输出时达到1700RPM。

Hybrid Off这档则是500RPM巡航直到500W开始加速，也是在满载达到约1800RPM。

4-4-2. 噪音分析 High-pitch noise analysis

噪音分析是新加入的项目，分别测试电源输出100W（桌面应用）、400W（游戏模式）、满载模式三档。使用0噪音的电阻负载，在低底噪环境下，输出指定的功率10分钟以上，待风扇转速稳定之后，在距离电源进风口10cm的位置对电源噪音进行测量。

恩杰NZXT C850在100W档的风扇是停转的，400W时风扇也以极低转速间歇性工作，只比底噪高了0.1、0.7dBA。

在850W满载情况下的声压值为57.5dBA，18kHz极高频部分有约16dBA的分量，由于幅度较低，频率极高，在绝大多数人的听力范围以外，判定高频啸叫风险极低。

4-4-3. 满载温度 Temperature

测试为满载10分钟之后关掉电源瞬间，移走风扇，拍下热成像图。室温29.5℃。

内部的发热情况：

框1 电源内部PCB整体发热，最高温度105℃，平均温度46.4℃。
框2 整流桥，平均51.6℃。
框3 PFC级，最高44.2℃。
框4 LLC级+12VSR，最高温度105℃，平均温度66.8℃；
框5 DC-DC子板，平均45.6℃；
圈1 主电容，平均44.9℃。

从上面的转速表可以看出，由于温控策略比较激进，NZXT C850满载风扇转速还不到1600RPM，比起E850满载2100RPM低得多，带来了比较低的整体满载噪音，只有57.5dBA，但是有得必有失，LLC+12VSR部分的最高温度达到105℃，虽然还在元器件的承受范围内，但是温度会稍高一些。

可认为C850的整体温控策略是以牺牲散热性能换取静音。比较低的满载噪音会获得比较高级别的噪音得分，但不要怀疑FCPOWERUP评分机制的严谨程度，温度偏高同样会影响”发热噪音“项目的评分。

4-5. 5Vsb待机 5V Standby

Intel ATX12V v2.4规范中对5Vsb的要求为：待机空载消耗小于1W，在0.1A、0.25A、1A的负载下转换效率应该高于50%、60%、70%。欧洲ErP Lot 6 2013节能规范要求45mA下效率必须高于45%。

5Vsb电压：

4-6. 交叉负载 Cross-Load Test

交叉负载是按Intel ATX12V 2.52、SSI EPS12V 2.92电源设计指导规范，结合高功耗核心CPU和高功耗独立显卡、低功耗的ITX/STX平台所设计。

测试总共分为7个档：

为了方便理解，提供了下图的12V-5V/3.3V交叉负载图表，读者可以得知测试的7个档是什么样的输出功率比重。下图的X轴为12V累计的输出功率，Y轴为5V+3.3V的累计输出功率，处于不同位置的时候，12V和5V+3.3V所输出的功率比重也有所不同，对应上表说明的不同工况，以考验电源的电压稳定性。

交叉负载主要考核电源输出电压的稳定性，同样输出电压必须在Intel ATX12V规范规定的±5%的范围内，电压偏离额定值越小越好。负载调整率即电压随负载变化的波动情况，数值越小则电压稳定性越强。

恩杰NZXT C850的交叉负载电压表现：

4-7. 纹波及噪声 Ripple & Noise

纹波和噪声(Ripple & Noise)是电源直流输中的交流成分，一部分可能是交流电经过整流稳压后仍然存在的交流成分，一部分则是电路晶体管本身所产生的开关纹波和噪声，如果用示波器观察就可以看到电压像水波纹一样波动，所以叫纹波。过高的纹波会干扰数字电路，影响电路工作的稳定性。

Intel ATX12V v2.52中规定，+12V、+5V、+3.3V、-12V和+5Vsb的输出纹波与噪声的Vp-p分别不得超过120mV、50mV、50mV、120mV和50mV。本测试主要针对12V、5V、3.3V和5Vsb，对-12V不作要求。测试使用数字示波器在20MHz模拟带宽下按Intel ATX12V v2.52规范给治具板测量点处并接去耦电容进行测量。

测试选择了有意义的8个档位，50W代表桌面待机的情况，100W代表办公和上网时的情况，超载代表高端单显卡游戏的情况，满载和拉偏则是测试电源各路最高负荷时的情况。

50W、100W、300W、850W测试电流配置情况同均衡负载，12V拉偏、5V拉偏和3.3V拉偏的电流配置则同交叉负载测试中的3档满载极限拉偏。

示波器截图

下图分别为电源的低频、高频纹波截图，通道1、2、3、4（黄色、青色、洋红、绿色）从上往下依次是12V、5V、3.3V和5Vsb的纹波，电源处于满载状态。

1050W超载纹波

4-8. 浪涌电流、开机时序、掉电保持时间 Inrush Current, Rise Time, Hold-Up Time

4-8-1. 浪涌电流 Inrush Current

浪涌电流(Inrush Current)是指电源接通AC交流电的瞬间流入电源的最大瞬时电流，由于对PFC电容进行迅速充电，所以该电流的峰值要远大于正常电源工作状态下的输入电流。过大的浪涌电流可能会损坏保险管、NTC热敏电阻、整流桥、AC开关等器件，严重时会导致空气开关、断路器跳闸。

测试条件为满载、264Vac 63Hz输入、90°开机。

恩杰NZXT C850的开机Inrush Current浪涌电流测得128A Peak-Peak。电源工作正常，没有元器件烧毁。

4-8-2. 开机时序 Rise Time

开机时序，也称之为上升时间(Rise Time)测试，主要是电源开机时各组电压的启动时序是否符合下图Intel ATX12V标准，T2(12V 5%~95%上升时间)应处于0.2~20ms，T3(12V to PWR_OK)应该处于100~500ms之间，T2、T3超出区间，则开机可能会出现无法点亮的情况。

测试条件为拉满负载开机，使用示波器观察电压有无过冲现象，主要解决一些用户对于电源可能损坏主板、显卡之类的担忧。

通道1黄色通道为12V，绿色通道为PWR_OK，恩杰NZXT C850开机电压平稳，没有异常、过冲，从1.28V上升到11.68V耗时7.6ms，T3为324ms。

4-8-3. 掉电保持时间 Hold-Up Time

掉电保持时间(Hold-up Time)指的是AC掉电后主要的DC电压输出值跌出5%的时间，按照最新的Intel ATX12V v2.52规范，T5 (AC loss to PWR_OK hold-up time)必须>16ms，说人话就是PWR_OK(Power-Good)的掉电保持时间要大于16ms，同时T6(PWR_OK inactive to DC loss delay)必须>1ms，即DC电压的掉电保持时间比PWR_OK还要+1ms，来保障其他硬件维持运转，总结起来就是PWR_OK必须＞16ms，12V/5V/3.3V等DC电压必须＞17ms。

有足够长的PWR_OK掉电保持时间，意味着面临16ms以内的AC掉电或者切换到UPS的间隙，电源能够维持电脑运转信号而不至于出现关机或者重启的情况，同时，比PWR_OK保持时间还长的DC保持时间维持了其他硬件的正常工作，否则其他硬件可能会出现来不及采取例如机械硬盘磁头归位、SSD掉电保护等应急措施。掉电保持时间不单对于电源从AC切换到UPS的间隙有益，也适用于其他诸如电网切换等情况。

掉电保持时间的测试条件为电源满载，230Vac输入。

恩杰NZXT C850的保持时间测试结果如下表：

恩杰NZXT C850在满载的情况下可以满足Intel ATX12V的保持时间要求。

示波器截图及对比：

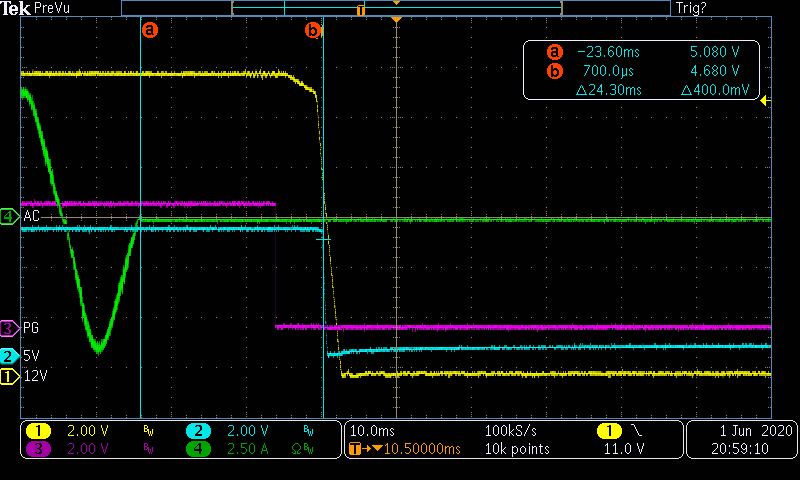

从上往下的示波器截图依次为12V、5V及PWR_OK的掉电保持时间截图。

4-9. 动态测试 Dynamic Test

由于CPU/显卡功率暴增，在2018年的1.1版本评测标准中我重新加回动态测试(Dynamic Test)。动态测试在Intel ATX12V规范中也称“直流输出瞬态响应测试DC Output Transient Test”。

上面传统的静态测试项目是模拟电脑功耗处于稳态时电源的各种情况。举个例子，电脑满载稳定消耗功率300W，从静态测试结果就可得知，此刻A电源的12V电压在12.038V，输出纹波在9.2mV，风扇转速0RPM。

然而，电脑在实际使用中功耗值总是在不断地变化。比如CPU频率、负载发生瞬变，功耗从PL2瞬间跳变到PL3，保持10ms；游戏中显卡的负载有高达2、300W甚至更高的瞬变。

传统静态测试分析，都是不需要考虑功率动态变化的，然而实际受到电路补偿特性、线路阻抗、元件阻抗等因素的影响，电源的输出电压通常随着负载的增大而略有下降，当负载撤去，输出电压有一个回升的过程。

以下图分析，当负载从I/R-1瞬时跳变到I/R-2时(称为“负载瞬变”)，电源的输出电压会从Vs-1下降到Vs-2，像是下了一层台阶。由于电源的响应速度有限，实际的电压会像下图一样存在一个过冲——回调的过程。这个过程中电压的变化幅度通常要高过电源的负载调整率所显示的电压变动幅度，也就是说，在负载从I/R-1上升到I/R-2的过程中，输出电压先是跌落到比Vs-2更低的电压Vpk1，然后逐渐回调直到稳定在Vs-2。

反之当负载从I/R-2下降到I/R-1时，输出电压会从Vs-2爬升到Vs-1，这个过程同样会出现一个高于Vs-1的上冲电压Vpk2。

我们需要做的就是确保电源在瞬变发生过程中不触发OPP关机、不重启、不发生故障，测量到Vpk1和Vpk2两个上下冲电压幅值。

ATX12V标准中的DC Output Transient Test定义了动态测试中负载变化率是从50Hz到10kHz，电压输出的偏离允许值为±5%，目前我们只对瞬变幅度大、变化率高的12V进行测试，±5%对12V来说就是不能超出±600mV的范围。

同时，我们还需要测量电压从负载发生瞬变到电压稳定下来所消耗的时间Tr1和Tr2，我们称之为电压恢复时间(也称电压重建时间)，这一个参数直接反映了电源的动态性能。Intel规范对此参数并无要求。

基于实际的CPU、显卡需求，本站对不同瓦数的电源进行了2档的动态测试，小瓦数电源只进行阶段1的测试，大瓦数电源增加阶段2的测试:

测试负载变化率分为10Hz、50Hz、100Hz、1kHz、10kHz等5个档。目前以测50Hz、100Hz做为主要性能区分，1kHz、10kHz不强调，若有电压上下冲幅值超标或者波形混乱再单独提出。

恩杰NZXT C850的输出功率为中高功率段，我们选择阶段2的动态负载进行测试，Dynamic Load为32A/384W。

恩杰NZXT C850的动态测试情况：

@100Hz

Tr1：约1.4ms，Vpk1：-176mV；

Tr2：1.6ms，Vpk2：272mV；

恩杰NZXT C850在动态测试中的电压过冲、欠冲平均幅度在224mV左右，比较低，电压恢复时间都保持在1.6ms以内。

4-10. 保护功能评价 Protection Features Evaluation

保护功能测试目前包含过功率测试（OPP, Over Power Protection）、过流保护测试（OCP, Over Current Protection）和短路保护测试（SCP, Short Circuit Protection）。

过功率测试（OPP, Over Power Protection）：电源从接近满载逐步增加输出功率，超载到电源无法工作切入保护状态，不限于重启或者关机，得到电源的过功率保护点，这个过程电源必须能够切入保护状态，如电源没有OPP保护，则可能会炸毁或者损坏其他硬件。

过流保护测试（OCP, Over Current Protection）：Intel ATX12V的强制要求项目，要求电源必须把过流保护点设计在安全电流范围内。触发过流保护时电源的输出应当被切断，推荐的过流保护方案是将电源锁定在关断状态。达到过流保护点之前，电源的接口、线缆和其他组件不应当熔断或者损坏。

短路保护测试（SCP, Short Circuit Protection）：当任何一路输出阻抗小于0.1Ω，电源被判定为短路，必须要进入关闭并且锁定的保护状态。主要的几组输出和5Vsb的短路不应该对电源造成任何损坏，也不应当损坏或者熔断接口、线缆和其他组件。

恩杰NZXT C850的保护功能测试结果如下，空载保护和浪涌保护根据实际的测试和拆解也可以判定功能正常。

5. FCP显卡兼容性认证 FCP Gaming Ready Certification

经过了一年的研究，本站对于显卡的工作模式有了较为清晰的了解，对于大功率高端显卡可能触发电源重启、关机、黑屏故障的原因和机制已经明确。

在本站科普文『不看可能会翻车，显卡瞬时功耗及电源重启之谜』中我已经对这种现象进行了初步的阐述，当然在写上述文章时我本人对显卡和电源的一部分工作机制还欠缺了解。后续会有一篇完整的终结篇对此问题进行总结。

在这之前，我做了二十几张显卡和近三十款测试软件/游戏的测试，找到基本的规律和游戏平台对电源的需求上限，并且以此来考验我评测过的中瓦数电源，以验证电源能否稳定运行，与高端板卡的兼容性如何。这一部分，是电源-显卡兼容性问题科普终结篇的重要组成部分，同时也是我目前电源评测的重要章节，通过测试的电源可以获得本站的 电源-显卡兼容性认证（FCPG 2020, FCP Gaming Ready Certification）。

使用的测试平台配置如下：

测试平台实物如下：

其中A卡选择了功耗最高的单芯片单卡公版Vega 64LC水冷版，N卡选择了功耗最高的单卡NVIDIA RTX2080Ti ，实物选择的是ASUS ROG Strix 2080Ti O11G。整机跑起来的峰值功耗可以突破千瓦。

通过对电源拉载以上平台，进行拷机软件测试，如果有不稳定的情况，比如触发重启、关机、黑屏等，则测试无法通过，降低到下一个档进行测试。

恩杰NZXT C850的测试结果如下：

其中最严格的一项测试是拉载i9 9900K+AMD Radeon RX Vega 64LC运行LinX0.65 + Furmark的测试，恩杰NZXT C850通过了测试。

从示波器截图看（通道1为显卡输入电流、通道4为CPU输入电流）显卡功耗+CPU功耗 = 通道1+通道4 = 80.5A x 11V + 29A x 11.5V ≈ 1200W。

NZXT C850的OPP过载保护点在约1275W，离触发过载保护还有一些空间，不会触发到电源过载保护。

总结以上的测试，恩杰NZXT C850获得本站的电源-显卡兼容性认证A+级（FCPG2020, Gaming Ready Certification）。
