外观和线材 Packaging & Cables

2-1. 外包装、外观 Packaging & Exterior

型号：联力LIAN LI Edge Gold PSU 1000W（EG1000G Black）

电源本体规格、长度：ATX、18.2cm，含接线板部分
出线方式：全模组 Fully Modular
外包装 ：纸盒
包装减震措施：纸盒、EVA泡棉：✓
线材收纳 ：布袋
开机检测工具：×

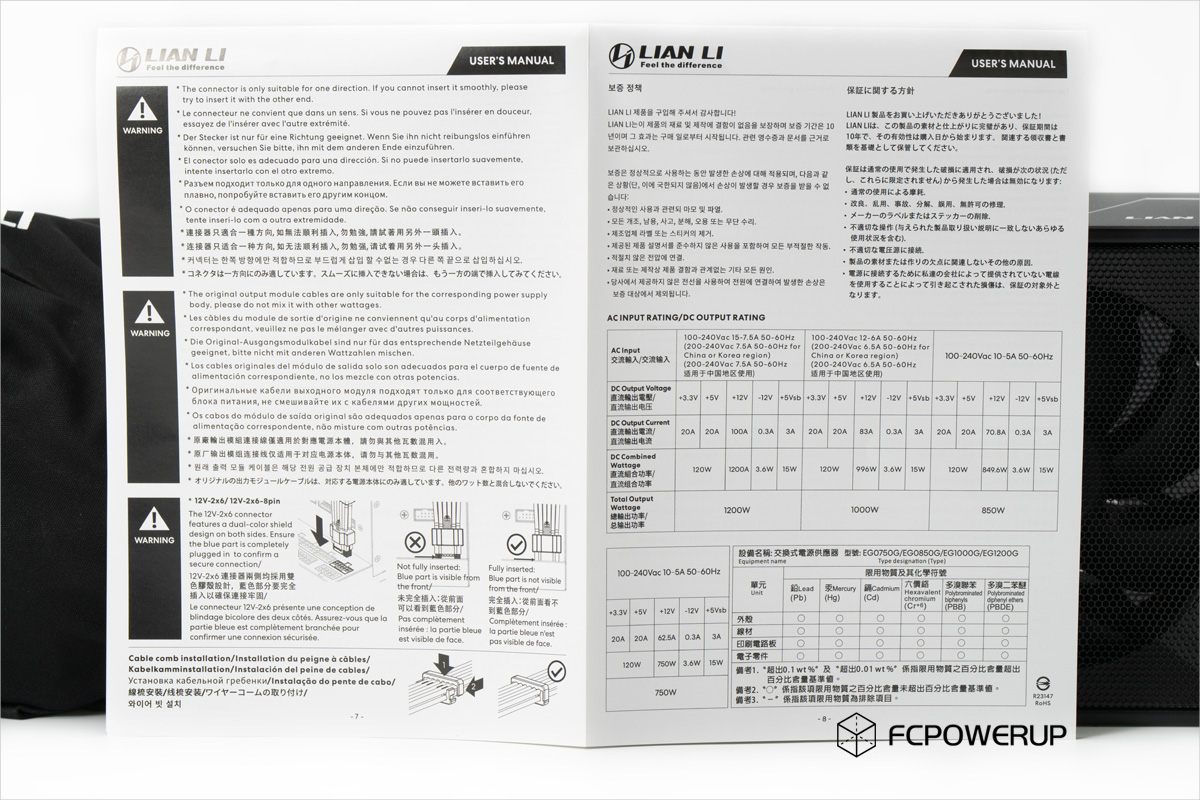

中文安装指南 ：✓
魔术贴扎带 ：×
尼龙扎带 ：✓
安装螺丝： ✓
特殊配件：线梳（24Pin和12V-2×6已预装1个，剩下各2个用户自行安装）、EDGE Hub（风扇和USB集线器）
RGB支持：×
防潮剂：✓

下面是电源的外包装、外观、配件的图片。电源购买的时候商家赠送了一张长的鼠标垫和一盒手动螺丝刀，见下方图1，是挺实用的周边。

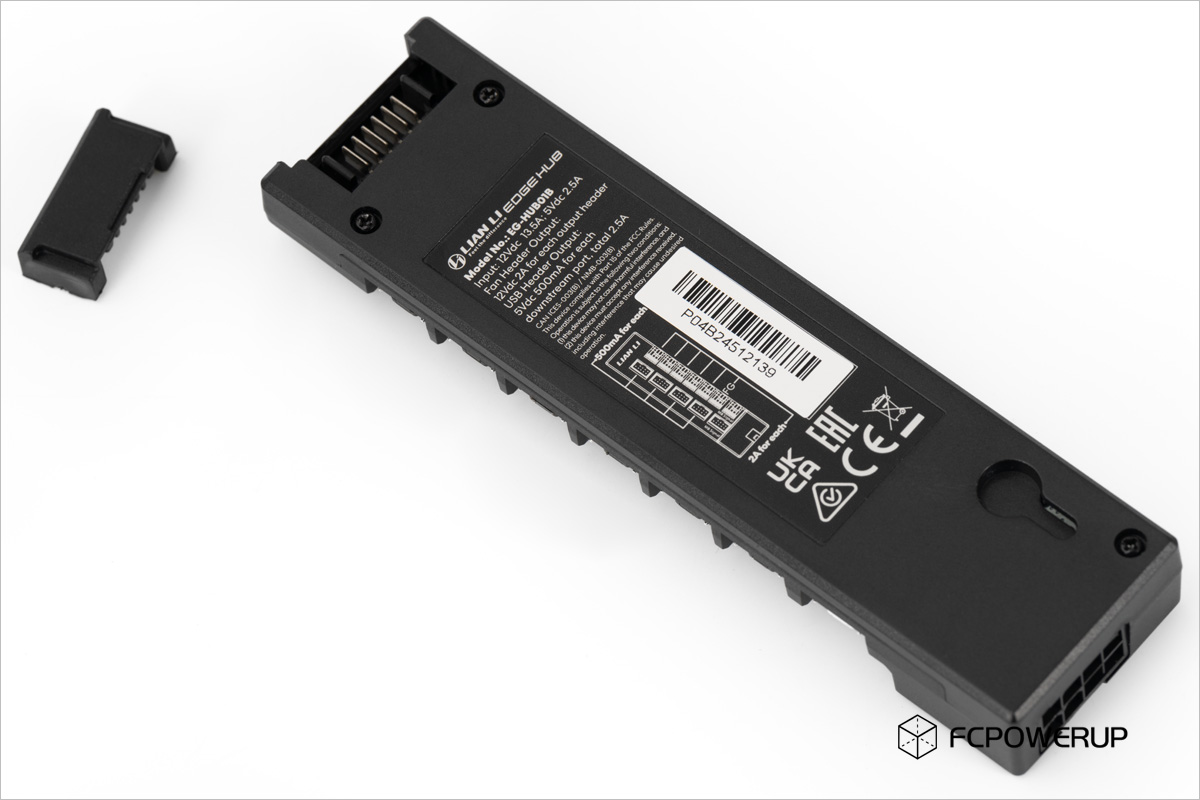

作为系列的卖点，联力EG1000G附赠了一个“带有风扇扩展接口和USB扩展接口的集线器”，联力把它称为EDGE Hub，这个集线器可以扩展出4组USB 2.0-9Pin插座和6组4Pin PWM风扇插座，集线器的供电既可以采取将集线器插入电源本体插座进行供电的方式，也可以使用附赠的PCIe线材为集线器供电，方便利用自带的磁吸功能将集线器安装到机箱背面需要的位置。

EDGE Hub连接在安装在电源本体时，是通过电源本体的5VSB为USB接口供电（后面的拆解章节我们也会介绍这部分）。如果是使用PCIe 6+2 Pin供电并且离机磁吸，那么走的是PCIe 6+2 Pin的12V供电，其中的USB 5V由12V DC-DC得来。EDGE Hub不支持同时插入电源本体和连接PCIe 6+2Pin进行供电。

供电方面支持输入12V 13.5A、5V 2.5A，输出为每个4Pin风扇接口2A；每个USB 接口500mA，也算是符合USB 3.0的供电规格。后面章节我们也对它的OCP过流保护功能进行了测试。

EDGE Hub的尺寸为132.2mm x 34.7mm x 16.8mm，最厚部分是16.8mm，最薄部分是10.5mm。

需要特别注意的是，EDGE Hub提供的能扩展出来的USB接口只有7个，靠近白色插座的第一个扩展插座只支持转出1个USB连线，不支持1转2的USB分接线，也不支持需要两个USB 2.0接口的联力TL LCD/TL控制器，剩下的3个USB插座，都能支持扩展2个USB接口、1分2分线器或者需要两个USB接口的设备。

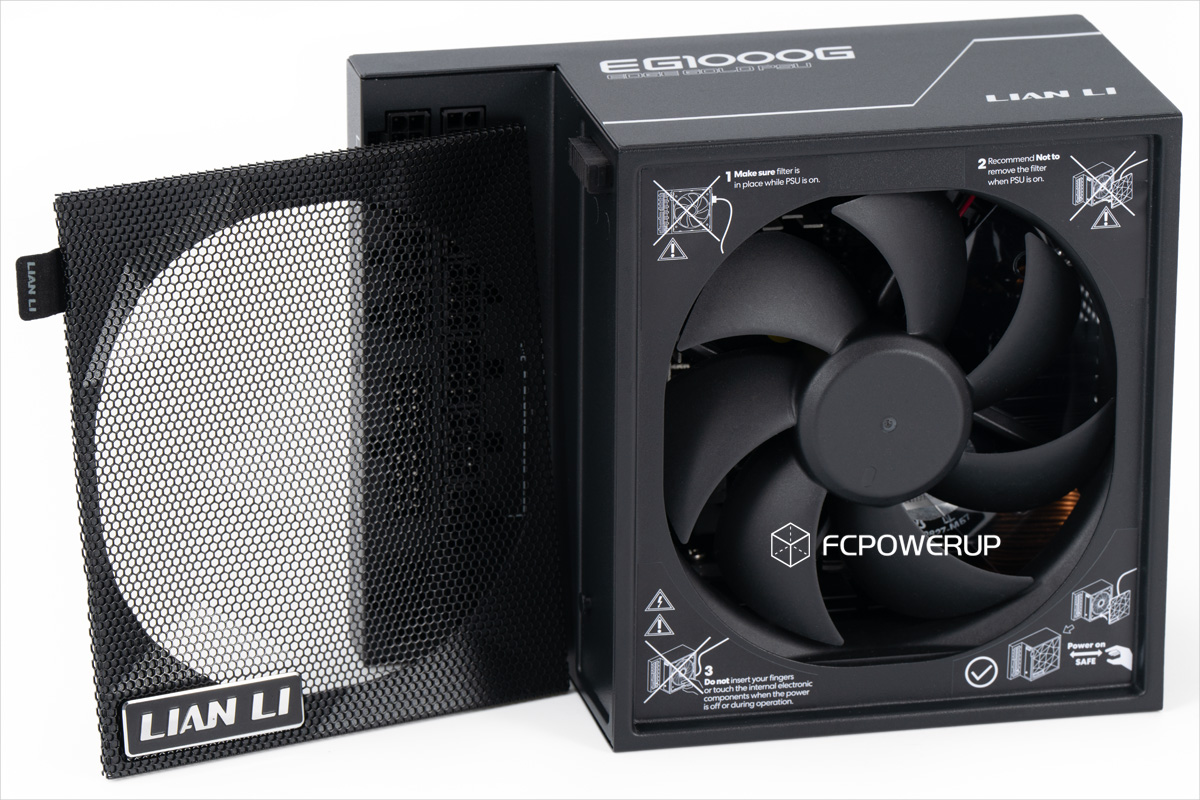

风扇的进气防尘罩也采用磁吸设计，方便用户自行拆卸清洁，但需要注意完全断电之后操作，防尘罩下方也贴了贴纸示意禁止在电源通电期间将防尘罩拆下或者将手指伸入电源内部，~400V的电击可不是闹着玩的。

2-2. 线材配置 Cables

配件和线材如下图。联力EG1000G的24Pin模组线和12V-2×6模组线采用的是多股非并线压纹线，PCIe、SATA和大4Pin采用的是并线扁平压纹线这种目前少有的类型。之前常见的线材外观类型有扁平线和压纹线，联力还增加了一个并线操作，将两者结合到一起，兼顾了美观和理线需求。线材里还有2组USB的扩展线材和一个PCI挡板，挡板是便于用户将USB集线器的上行接口接到主板背面的USB-A接口，另外一条线也可以选择将接口接到主板的插针式插座。下图右下角的那组线材是风扇的4PIN扩展线材，虽然是两边都是4PIN的插头，但是只有3根线，没有FAN PWR 12V，只有GND、FAN IN和FAN PWM，风扇的供电由EDGE Hub本身提供。

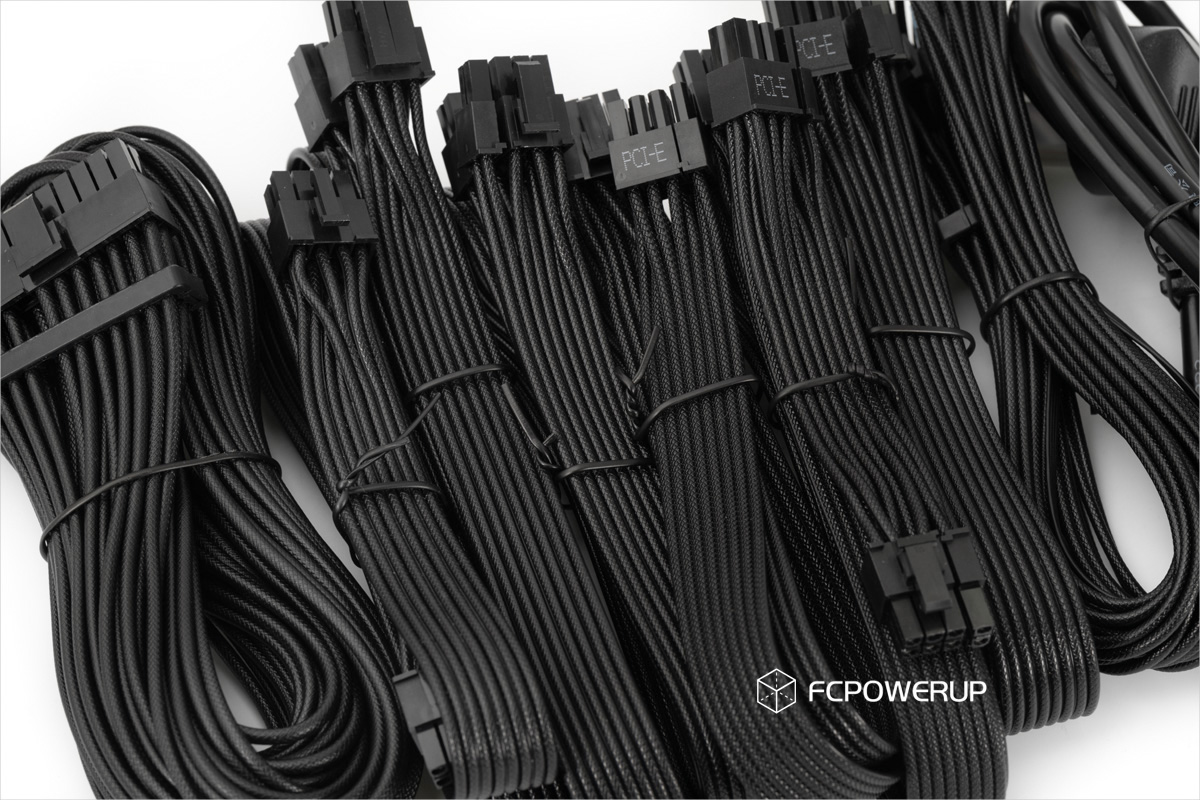

线材的近距离特写，可以看到线身有明显的纹路。非并线指的是每根线材之间不与其他线材黏连，并线指的是相邻的线材都并排黏连在一起。这两种不同类型之间并没有优劣之分，对用户来说，区别在于非并线的方式在收纳和理线方面要做一些防勾线处理，好在联力已经给24Pin和12V-2×6线材加上了线梳，剩下还附赠各2个线梳可以给用户自行安装。

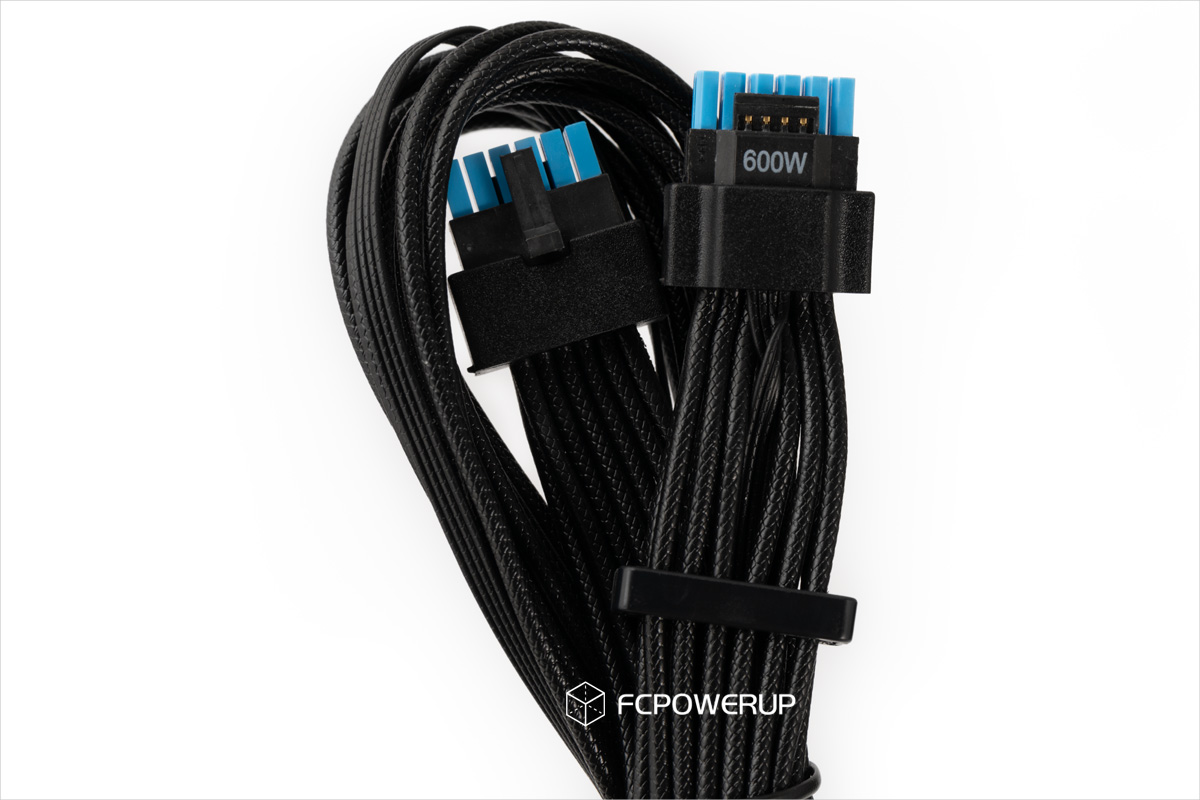

EG1000G的12V-2×6模组线是由联力自行开模设计，胶壳部分采用双色设计，便于用户判断是否连接到位。端子厚度更厚，端子也进行了镀金处理，可以得到比较低的接触阻抗。上面已经提到过这组线材用的是多股线材，出厂的时候也预先套了线梳。之前有5090FE用户反馈这条线材的插头跟显卡插座发生干涉，我们也咨询了联力的PM，联力的PM答复是新版本已经重新开模修复了这个问题。

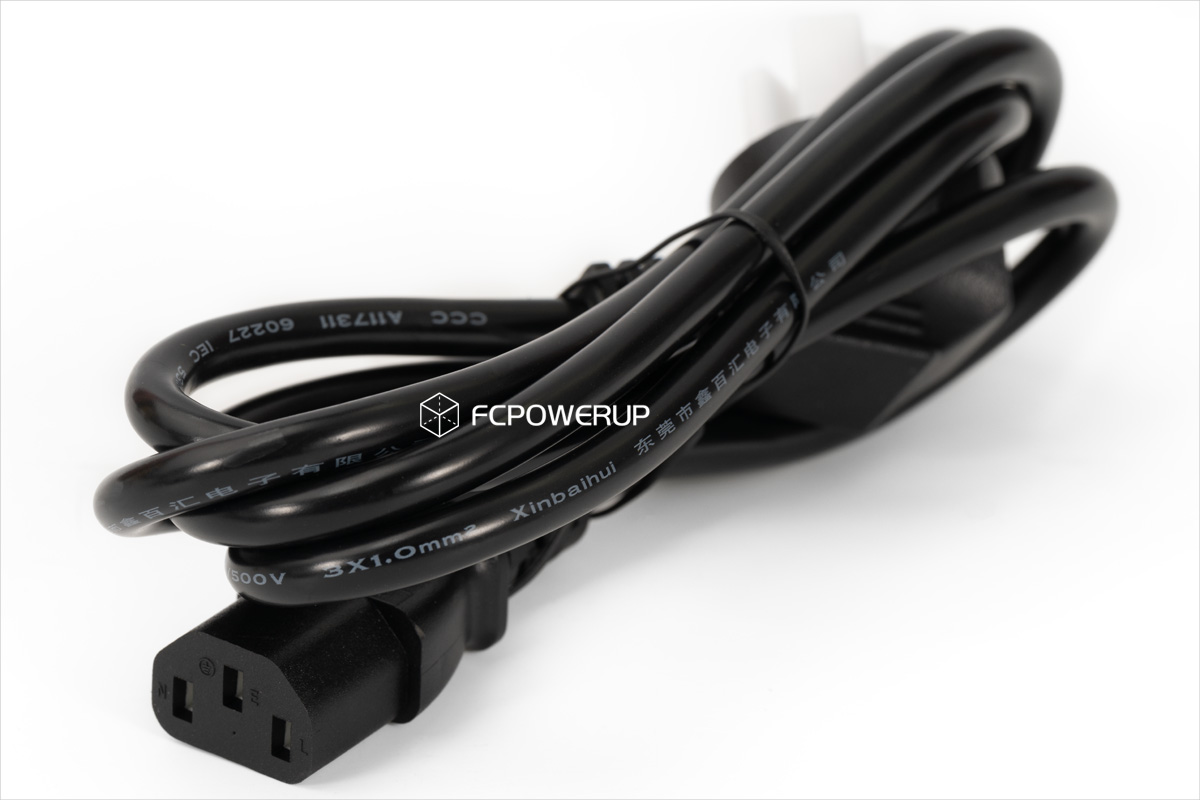

最后是AC线材的介绍，规格是3x 1.0mm²，1000W的机型给出了这个瓦数少有的1平方的配线，值得给出好评。所有的线材长度和接口数量可以看本章节最后的技术规格表。

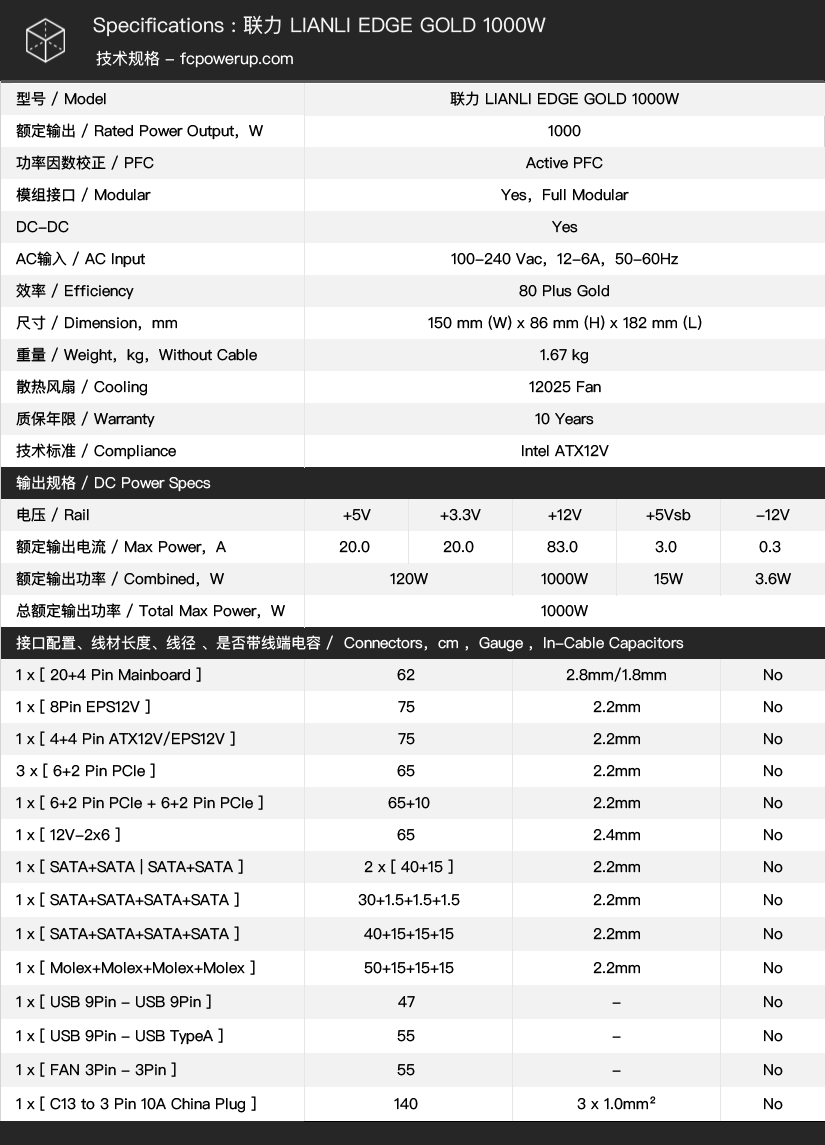

联力EG1000G电源技术规格。
