拆解及分析 Teardown & Component analysis

拆解章节开头是元器件汇总表格。

金河田金牌A+750W的散热风扇来自东维丰DWPH，风扇型号EFS-14E12M, 12V,0.2A , 我没有能找到它的规格书，所以其采用的是何种轴承类型我们无从得知，后面的测试章节电源最大使用到1400RPM。

电源的AC插座背面焊有一对Y电容，外壳进行了接地，同时L、N线穿过磁环焊接到PCB上。

金河田金牌A+750W大白版是基于英飞凌infineon ICE3PCS02G ( PFC ) + 德州仪器TI UCC25600 ( LLC )控制的主动PFC+全桥LLC谐振+12V同步整流+5V/3.3V DC-DC的方案。近年来比较少见PC电源里使用德州仪器的主控，英飞凌的PFC主控倒是偶尔会见到。

主板部分的EMI电路，从最右边AC入线分别是X电容、保险管、MOV压敏电阻，其中MOV压敏电阻用于抑制外部高压，减少雷击和高压等意外情况所能造成的后级电路的损坏。后面跟着共模电感和1对Y电容、1个X电容、1个共模电感。

抑制开机浪涌电流的NTC热敏电阻（绿色）和继电器（黑色）位置靠后，处于高压侧散热片和主电容之间。

PCB的背面配备了一颗虹冠CM02X X电容泄放IC，虹冠称之为Magic Switch，在关机之后能导通泄放电阻将安规X电容进行放电，在规定时间内将X电容上的电压降低到一定数值，防止断电后电人，确保人身安全。如果只用泄放电阻，在开机时总会有功率损耗，所以这里用一颗CM02X，开机时断开，当关机之后检测到AC频率掉落到20Hz以内，导通放电。

整流桥为2x HY, GBU1506L , 600V / 15A ，对于一个750W的电源来说余量很大，背面都贴了导热垫再安装到散热片两侧。

PFC Boost电容是一颗尼吉康nichicon LGN系列电容，470μF/400V/105℃规格，对应750W型号用量为0.627μF/W，用量规格偏低，应该是金河田并没有给这个电源开很高的保持时间规格所以没用到很大容量的主电容。

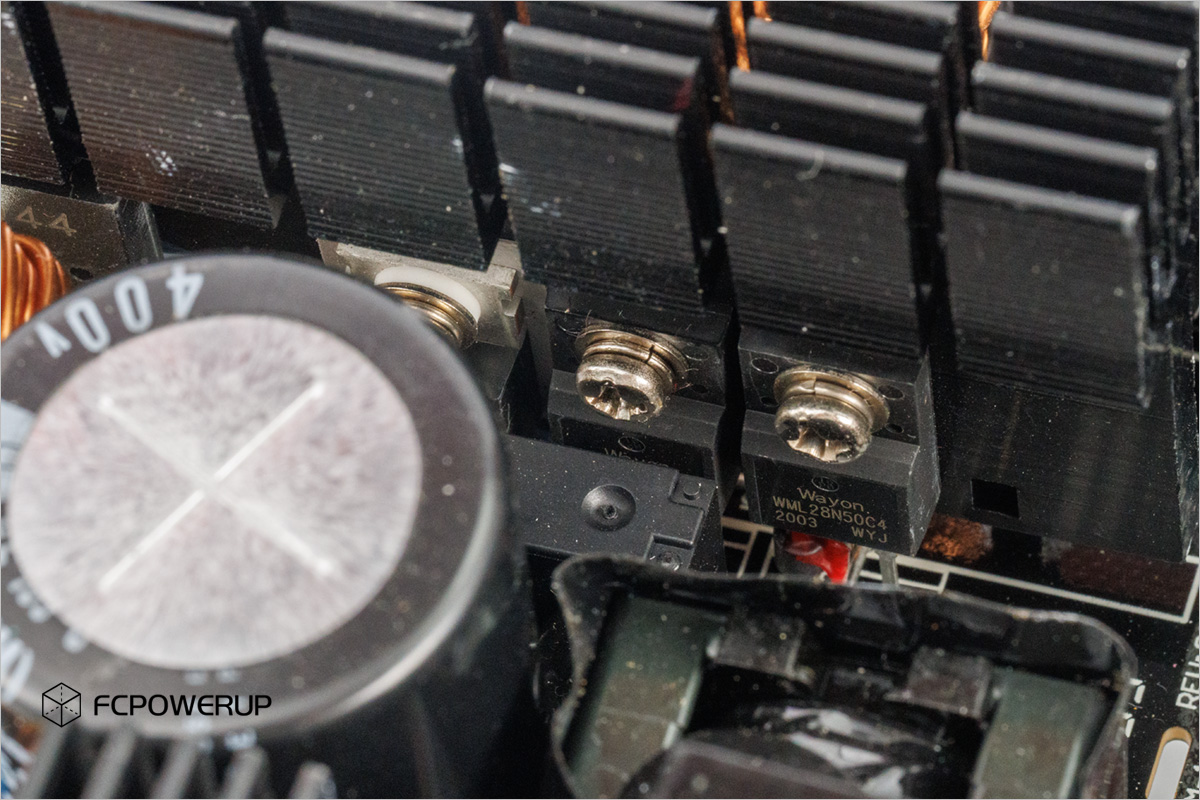

PFC电路配置了2x Wayon, WML28N50C4 , 500V / 28A @25℃ / 0.125Ω，绝缘封装。PFC 二极管为 1x DS065006C3 , 品牌无法得知，推测规格应该是650V / 6A。

LLC谐振电路部分，右下角散热片下方为LLC开关管，上方为谐振电容、谐振电感、主变压器等器件。

PFC MOS为4x KSH13009，品牌规格未知，中间填充导热垫和导热硅脂再安装到散热片的两侧。

12V SR 同步整流MOS安装在主板正面，配备是4x 英飞凌 infineon,  IPP023N04N G , 40V / 90A@100°C / 2.3mΩ。

12V、5V和3.3V的滤波电容基本上配备的都是日系电容，来自FPCAP、尼吉康nichicon和日本化工Nippon Chemicon等几个一线电容厂家的元件。

DC-DC电路，MOS和主控设置在PCB背面，而其他的诸如电感和电容则是放置在PCB的正面。

DC-DC主控为2x Anpec, APW7164，MOS则是4x infineon, BSC0906NS , 30V / 40A @100℃ / 4.5mΩ，5V和3.3V各两枚。

模组接线板PCB，输出滤波电容的配置为日化的固态电容搭配尼吉康的电解电容，模组接线板和主PCB的连接为硬连接，直接通过铜条连接减少损耗。

PCB背面，整体做工不错，比较整洁。

PFC主控芯片为英飞凌infineon ICE3PCS02G。

管控IC为Grenergy GR8313F搭配Onsemi LM324ADG实现OVP、UVP和PG信号输出。而LLC主控则是德州仪器TI 25600。

5VSB待机电路，主控为EST , 2915HS。
