德商必酷 be quiet! Dark Power Pro 12 1500W钛金电源评测

1. 介绍,评价及总结 Intro, Rating & Conclusion

本期我们同样制作了视频评测，评测内容相比图文有所简化。详细的测试数据都在下文。

be quiet! 德商必酷是来自德国的高端硬件品牌，专注电源、机箱和散热系统，产品以超静音闻名。我们之前就曾测过be quiet! 旗下Straight Power 11 850W金牌全模组电源。

自2007年以来，be quiet!一直保持德国电源市场占有率第一的位置，其电源是市面上较早采用黑色主题的产品，同时作为静音电源，搭载了自有品牌SilentWings系列静音风扇为卖点，在设计上也有一些“特别之处”。

本次拿到的be quiet! Dark Power Pro 12 1500W属于Dark Power Pro 12钛金系列1200W/1500W两款电源中的高瓦数版本。拥有80PLUS钛金认证、TI数字电源主控、无框SilentWings 3风扇、12V多路/单路切换功能、全日系105℃电容、十年质保、铝合金外壳、单股编织网线材等技术特征和卖点。

be quiet! Dark Power Pro 12 1500W的官方零售价格为3599元人民币，价格相当昂贵，已经是目前价格最高档的零售电源。对应地，它的档次，它的包装、配件、线材都非常豪华。

通过第后续章节的测试，FCPOWERUP对它的全面评价如下：

be quiet! Dark Power Pro 12 1500W的外观设计、做工用料、转换效率、纹波控制、噪音控制、保护功能都属于顶尖水准，但它的电压调节能力、掉电保持时间、动态性能在这一档次的电源里仍然有提升的空间。

噪音方面，be quiet! Dark Power Pro 12 1500W在满载时的风扇转速仅为1180RPM，此时噪音约为48.4dBA，最高发热没有超过100℃，但be quiet! Dark Power Pro 12 1500W没有Fanless风扇停转功能，会降低它的噪音评价，综合下来可获得FCPN 2020 S-级评价。

显卡兼容性方面，be quiet! Dark Power Pro 12 1500W在保护功能的过载能力测试测得1909.89W/ 127.33%的峰值输出能力，这是目前最高级别的带载能力，可推出它带任何单卡都不会有压力的结论，也可以从容应对双显卡，可获得FCPG 2020 S级评价。

从本次评测开始，FCP级别进行调整，往后这个级别代表的更多含义是电源的定位和瓦数。性能总分会在后续补充。

优点：

– 纹波控制优异；
– 保护功能到位；
– TI数字电源主控；
– 80Plus钛金效率；
– 包装豪华，配件丰富；
– FCP Noise噪音认证S-；
– 铝合金阳极化拉丝外壳；
– 1500W@50℃输出能力；
– 兼容Intel ATX12V 2.51标准；
– SilentWings 3 FDB轴承风扇；
– 20cm长度外壳，能量密度高；
– OC Key单路/多路12V切换功能；
– FR4双面板PCB，做工用料不错；
– FCP Gaming Ready显卡兼容性认证S；
– 全模组设计，单股编织网模组线，多达10个PCIE接口；

不足：

– 电压调节能力、掉电保持时间和动态响应性能都有提升空间；

注意：

– 无风扇停转模式；
– AC插座使用C20 16A规格；
– 5VSB待机电路通电即工作，不受AC开关控制；

2. 外观及规格 Packaging & Spec

2-1. 外包装、外观 Packaging & Exterior

型号：be quiet! Dark Power Pro 12 1500W

电源本体规格、长度：ATX、20cm，对于一个1500W的电源来说，做到20cm的外壳长度，已经算得上是短身设计。
出线方式：全模组接线设计 / Full Modular
外包装规格描述规范 ：✓
包装减震措施：EVA发泡棉 ：✓
电源本体保护：无纺布
线材收纳包 ：×
开机检测工具：×
中文安装指南 ：✓
魔术贴扎带 ：✓
尼龙扎带 ：✓
安装螺丝： ✓
特殊配件：✓，理线梳、OC Key挡板开关、OC Jumper跳线、手拧螺丝
RGB支持：×
防潮剂：✓

be quiet! Dark Power Pro 12 1500W采用的是礼盒式的包装，整体非常豪华，由于电源使用了拉丝铝合金外壳和容易刮花的金属材料，厂家对电源进行了多层的保护，电源的金属logo部分有防止刮花的贴纸，外部还套有一层无纺布套，最后才是装进带EVA发泡棉的礼盒。

附件方面，be quiet! Dark Power Pro 12 1500W除了丰富的线材之外，还带了理线梳、扎带、手拧螺丝和用于手动切换单路/多路12V的OC Key挡板、OC Jumper跳线。

2-2. 线材配置 Cables

be quiet! Dark Power Pro 12 1500W采用的是全模组接线设计，线材都是单股套编织网的模组线。

主板24Pin线材60cm，线缆为16AWG+18AWG混合规格，电源端为20Pin、8Pin两个插头，对应下图MB两个12V1的插座。

SATA和大4Pin（Molex）接口一共提供了7组，有混搭的也有纯SATA或者纯大4Pin接口，每一组都不一样，具体可以看下方的规格表。这部分模组线通用5Pin的插座，12V使用的是12V1。

CPU模组线提供了2组，长度都是70cm、70cm，线缆为16AWG规格，使用两个10Pin插头，对应下图P8位置的12V2插座。

PCIE接口，有5组V字型接口，共计10个6+2Pin PCIE接口，V字分叉的两个PCIE接口长度都是60cm。使用下图12V3-12V6共5个12Pin插座。

12V分组的接线非常难理解对不对？如果接大功率的显卡，务必将两个PCIE接口接到不同的两组12V里面。比如一张显卡的2个PCIE接口，一个接到12V3，另外一个就得接到12V3以外的插座，这样可以避免显卡功耗过高触发电源的12V OCP过流保护。如果觉得太麻烦，也可以直接把OC Jumper跳线帽接到OCK插座上面，这样电源就变成了单路12V，12V的40A或者45A限制就没有了，可以接任意两个PCIE接口，单路12V的输出上限是电源的过功率保护点。

我们本次测试的be quiet! Dark Power Pro 12 1500W样机，附赠的AC线材为C20转欧标Type-F 2脚插头（含接地触点），1.4米标准长度，线径为3 x 1.0mm²。如果在国内零售，那么AC线材肯定要换成常规国标三脚插头，厂家应该也会有对应不同市场需求的SKU。

更具体的线材规格可以参考下方规格表。

2-3. 电源规格 Spec

3. 拆解及分析 Teardown & Component analysis

be quiet! Dark Power Pro 12 1500W使用的是代号为DPP12的千瓦钛金平台，它是由TI UCD3138A数字电源控制器控制的两相交错式APFC+全桥LLC+12V同步整流+5V/3.3V DC-DC的结构，属于少见的千瓦级数字钛金牌方案。

电源的风扇面使用了一整块冲网来取代以往的栅格或者金属罩。be quiet! 对于产品细节的要求非常高，拆解这部分可以看到外壳和风扇的结构使用了比常规电源更多的零部件，包括铝合金的外壳、导流罩、固定风扇的支架等等。

be quiet! Dark Power Pro 12 1500W使用的风扇是be quiet! 自家的SilentWings 3，型号BQ SIW-13525-HF，规格12V/0.56A，最高转速2600RPM，FDB轴承。无边框设计，但是针对电源搭配了特制的导流罩。

风扇通过3个铜柱固定在PCB上面，更准确说是架在电源主电路上面。其中2个铜柱与铝合金外壳底板固定，剩下1个铜柱和PCB固定。

我个人是比较喜欢AC插座和电源外壳能分离的设计，方便维修也方便评测人员拆解拍照。

be quiet! Dark Power Pro 12 1500W内部总览

be quiet! Dark Power Pro 12 1500W的AC插座是直接焊接到主PCB的，看起来巨大无比的双刀双掷开关其实只用了其中的一组开关，它连接到子板上的细引线控制电源主电路工作。另外，5VSB是独立于主电路的，只要接上AC插头并且通电，5VSB待机电路就会开始工作，为外设和主板的RGB灯供电，不管电源的主开关是打到1还是打到0都不会影响5VSB电路工作，区别仅仅是当主开关打到1时，电源的主电路可以启动。设计思路确实比较另类。

我们来看EMI滤波电路部分，除了焊接在AC插座子板的1对Y电容，主PCB上还有另外2对Y电容，1个保险管，1个MOV压敏电阻，2个X电容和2个共模电感。

整流桥为Vishay威世科技LVB2560 ( 600V / 25A )，两枚并联使用，和PFC级的元器件共用散热片。

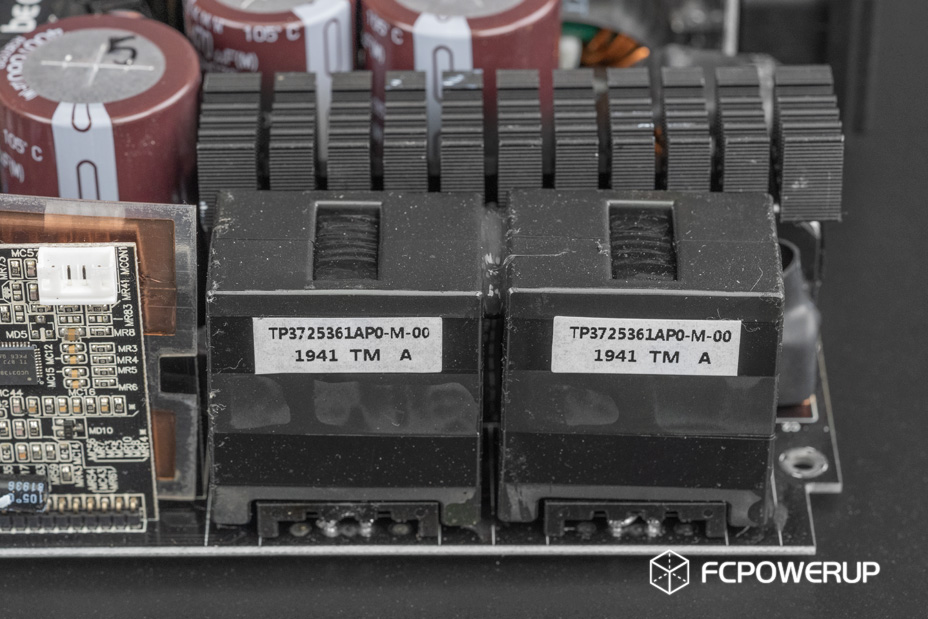

由于使用了两套PFC电路交错，故也有两枚封闭式的PFC电感。

PFC级的元器件都被硕大的PFC电感所遮挡。虽然无法拍到，但是从其他的角度还是可以看到元器件的型号。其中：PFC MOS为2枚ON Semiconductor安森美半导体 FCH040N65S3 (650V / 41A @100℃ / 35.4mΩ )，TO-247封装，搭配2枚Infineon英飞凌 IPA60R060P7 (650V / 30A @100℃ / 60mΩ )，TO-220FP绝缘封装。PFC二极管为2枚Cree科锐 C3D10060G ( 600V /14A @135℃ )。

PCB背面使用了2片ON Semiconductor安森美半导体 NCP81071B PFC驱动IC。

主电容为3颗Nippon Chemi-con日化KMW系列电解电容并联使用，参数400V/105℃，680μF+680μF+470μF共计1830μF容量。

用于抑制开机浪涌电流的NTC热敏电阻和继电器隐藏在PFC的散热片和主电容中间。

全桥LLC谐振电路位于PCB的另外一侧，主开关管采用了4枚Alpha & Omega, AOTF29S50 ( 500V / 18A @100℃ / 0.15Ω )，安装在一个小型散热片上。谐振电容位于散热片下方，而谐振电感则是靠近PCB边缘位置。

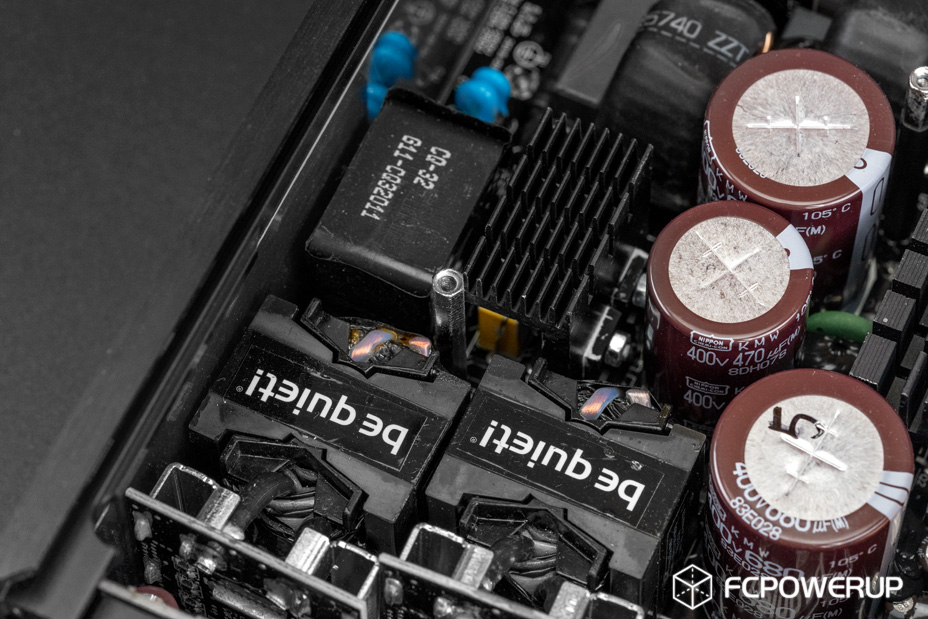

LLC电路使用了两枚PQ35磁芯变压器，变压器的副边直接焊在同步整流子板上，这种处理方式在高效率的电源上已经比较常见。

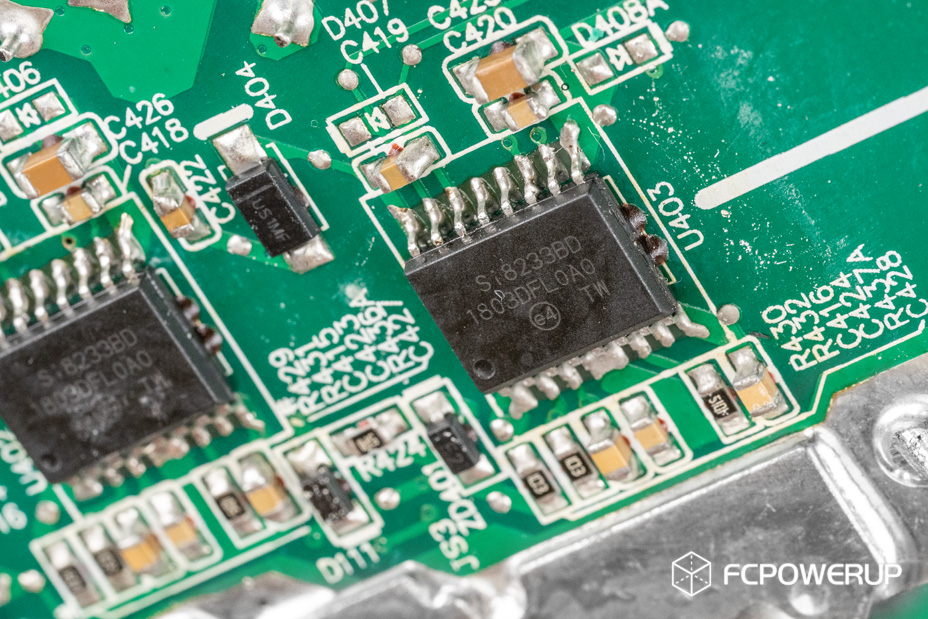

PCB背面的两个Silicon Labs芯科 Si8233BD为LLC MOS的驱动IC。

两张子板上焊接了总计12枚ON Semiconductor NTMFS5C612N ( 60V / 160A@100°C / 1.6mΩ )作为12V的同步整流模组。

在同步整流子板的下方，布置了470μF/16V的日化PSG固态电容和FPCAP固态电容各3颗作为12V的输出滤波电容，而靠近模组接线板的位置则有更多空间留给4颗日化W系列3300μF/16V电解电容。

在靠近模组接线板的另外一侧是生成5V和3.3V的DC-DC电路，可以从PCB背面缝隙看到5V和3.3V使用了共4计6枚ubiq-semi力祥半导体的QM3054M6 ( 30V / 61A / @100℃ / 4.8mΩ )，主控型号未知，猜测有可能是upi-semi力智电子的方案，同时这一张子板上也肩负着生成-12V的工作。

模组接线板跟DC-DC子板中间使用了一张带铜箔的麦拉片进行绝缘，这个角度也可以看到模组接线板上焊接了大约一、二十颗MLCC作为辅助的输出滤波。

模组接线板的另外一侧，堆了大量的日化和FPCAP固态电容作为最后一阶输出滤波。

在模组接线板PCB上还有一片Weltrend伟诠电子的WT7518作为12V OCP过流保护监测使用。

回过头来看5VSB待机电路。5VSB待机电路使用了On-Bright昂宝电子的 OB5282CP作为主控，InPower Semiconductor公司的ISD04N65A (650V, 4A, 2.5Ω)作为开关管，而子板下方的PS1045L(45V, 10A)则是输出整流管。

主PCB背面的4枚二极管作为5VSB待机电路的输入整流电路使用。

主控子板和5VSB子板之间同样使用麦拉片隔开，主控子板布置了两片TI德州仪器公司的UCD3138A数字电源控制器，一枚负责管理PFC功率因数校正电路，而另外一枚则是负责控制全桥LLC谐振电路。每一片TI UCD3138A数字电源控制器都包含一个可编程的31.25MHz 32位ARM7TDMI-S处理器。

PCB背面的其他芯片简单介绍一下。

Champion虹冠电子的CM02X为X电容放电IC。

管控IC，Weltrend伟诠电子的WT7502R，主要提供UVP欠压和OVP过压监测保护。

PCB背面的12V检流电阻。

4. 测试 Tests

想了解我是如何测试电源，以及测试的电源参数有何意义，可以阅读FCPOWERUP电源测试标准文章『我是怎么测试电源的』，本篇测试基于1.6版本。

静态均衡负载数据汇总，负载调整率和电压偏移只计额定功率内的数据。

4-1. 电压稳定性 Load Regulation

Intel ATX12V规范中对于各组电压的输出范围有着明确的要求，在整个负载范围内，+12V、+5V、+3.3V和+5Vsb的输出范围应不超过±5%，对-12V的要求则是±10%。

12V电压负载调整率0.91%

5V电压负载调整率1.89%

3.3V电压负载调整率2.91%

4-2. 效率 Efficiency

230V效率，be quiet! Dark Power Pro 12 1500W 的100W-满载平均效率93.12%，峰值效率93.99%@700W，91.92%@Full Load。

115V效率，89.05%@100W，峰值效率93.45%@400W，89.67%@Full Load。

4-3. 空载及轻载 No-load & Light Load Test

be quiet! Dark Power Pro 12 1500W空载开机消耗9.49W。

轻载测试分别为电源DC输出14.2W、30W、50W、75W和100W。

be quiet! Dark Power Pro 12 1500W在30W~100W范围内的平均效率为80.91%。

4-4. 风扇转速、噪音测试、温度 Fan Speed, Noise, Temperature

4-4-1. 风扇转速 Fan Speed

be quiet! Dark Power Pro 12 1500W使用的风扇是be quiet! 自家的SilentWings 3，型号BQ SIW-13525-HF，规格12V/0.56A，最高转速2600RPM，FDB轴承。无边框设计，搭配有导流罩。

be quiet! Dark Power Pro 12 1500W的温控功能由电源自动控制，它没有搭载轻载风扇停转Fanless功能，应该是be quiet!对自己的产品噪音表现有足够自信。

测试环境温度为25℃。

be quiet! Dark Power Pro 12 1500W风扇起转转速570RPM，一直保持这个转速直到900W，之后逐渐加速，到满载时达到1180RPM。

4-4-2. 噪音分析 Noise Analysis

噪音分析项目分别测试电源输出100W（桌面应用）、400W（游戏模式）、满载模式三档。使用0噪音的电阻负载，在低底噪环境下，输出指定的功率10分钟以上，待风扇转速稳定之后，在距离电源进风口10cm的位置对电源噪音进行测量。

be quiet! Dark Power Pro 12 1500W在开机到~800W时风扇都保持在570RPM左右，噪音值都在约29dBA的水平，十分安静。

在1500W满载情况下风扇转速提高到1180RPM，此时电源的噪音上升到48.4dBA，8kHz~20kHz极高频部分没有异常，无高频啸叫风险。噪音主要来自风扇的风切声。be quiet! 对风扇的调校还是偏向于静音策略，2600RPM的风扇只使用了一半不到的转速区间，牺牲一些散热性能来换取低噪音表现。

4-4-3. 满载温度 Temperature

测试为满载10分钟之后待电源工作稳定，关掉电源瞬间，移走风扇，拍下热成像图。室温25℃。

内部的发热情况：

框1 电源内部PCB整体发热，最高温度99.8℃，平均温度50.9℃。
框2 PFC级，最高57.6℃左右，平均46.1℃
框3、4 主电容，平均44.2℃；
框5 LLC级+12V SR电路，最高温度99.8℃，平均温度67.9℃；
框6 DC-DC子板，平均52℃左右；

上面已经说过be quiet! Dark Power Pro 12 1500W的风扇调校是偏向于静音的，所以测试下来整体的温度会偏高，但是最高温度也保持在100℃以内，可见调校得非常平衡，能兼顾静音需求和发热控制。

4-5. 5Vsb待机 5V Standby

Intel ATX12V v2.4规范中对5Vsb的要求为：待机空载消耗小于1W，在0.1A、0.25A、1A的负载下转换效率应该高于50%、60%、70%。欧洲ErP Lot 6 2013节能规范要求45mA下效率必须高于45%。

整体测试下来be quiet! Dark Power Pro 12 1500W的5VSB电路效率相当高，45mA已经有近65%的效率，0.1A以上档位的效率都高于70%。

5Vsb电压：

4-6. 交叉负载 Cross-Load Test

交叉负载是按Intel ATX12V 2.52、SSI EPS12V 2.92电源设计指导规范，结合高功耗核心CPU和高功耗独立显卡、低功耗的ITX/STX平台所设计。

测试总共分为7个档：

为了方便理解，提供了下图的12V-5V/3.3V交叉负载图表，读者可以得知测试的7个档是什么样的输出功率比重。下图的X轴为12V累计的输出功率，Y轴为5V+3.3V的累计输出功率，处于不同位置的时候，12V和5V+3.3V所输出的功率比重也有所不同，对应上表说明的不同工况，以考验电源的电压稳定性。图例是基于850W型号设计，1500W的比例相同，瓦数不同，仅供参考。

交叉负载主要考核电源输出电压的稳定性，同样输出电压必须在Intel ATX12V规范规定的±5%的范围内，电压偏离额定值越小越好。负载调整率即电压随负载变化的波动情况，数值越小则电压稳定性越强。

be quiet! Dark Power Pro 12 1500W的交叉负载电压表现：

4-7. 纹波及噪声 Ripple & Noise

纹波和噪声(Ripple & Noise)是电源直流输中的交流成分，一部分可能是交流电经过整流稳压后仍然存在的交流成分，一部分则是电路晶体管本身所产生的开关纹波和噪声，如果用示波器观察就可以看到电压像水波纹一样波动，所以叫纹波。过高的纹波会干扰数字电路，影响电路工作的稳定性。

Intel ATX12V v2.52中规定，+12V、+5V、+3.3V、-12V和+5Vsb的输出纹波与噪声的Vp-p分别不得超过120mV、50mV、50mV、120mV和50mV。本测试主要针对12V、5V、3.3V和5Vsb，对-12V不作要求。测试使用数字示波器在20MHz模拟带宽下按Intel ATX12V v2.52规范给治具板测量点处并接去耦电容进行测量。

测试选择了有意义的8个档位，50W代表桌面待机的情况，100W代表办公和上网时的情况，超载代表高端单显卡游戏的情况，满载和拉偏则是测试电源各路最高负荷时的情况。超载纹波是考验电源在123%超负荷工作时的纹波情况。

50W、100W、300W、1500W、1800W测试电流配置情况同均衡负载。

示波器截图

下图分别为电源的低频、高频纹波截图，通道1、2、3、4（黄色、青色、洋红、绿色）从上往下依次是12V、5V、3.3V和5Vsb的纹波，电源处于满载状态。

1800W超载纹波截图

4-8. 浪涌电流、开机时序、掉电保持时间 Inrush Current, Rise Time, Hold-Up Time

4-8-1. 浪涌电流 Inrush Current

浪涌电流(Inrush Current)是指电源接通AC交流电的瞬间流入电源的最大瞬时电流，由于对PFC电容进行迅速充电，所以该电流的峰值要远大于正常电源工作状态下的输入电流。过大的浪涌电流可能会损坏保险管、NTC热敏电阻、整流桥、AC开关等器件，严重时会导致空气开关、断路器跳闸。

测试条件为满载、264Vac 63Hz输入、90°开机。

be quiet! Dark Power Pro 12 1500W的开机Inrush Current浪涌电流测得134A Peak-Peak。电源工作正常，没有元器件烧毁。

4-8-2. 开机时序 Rise Time

开机时序，也称之为上升时间(Rise Time)测试，主要是电源开机时各组电压的启动时序是否符合下图Intel ATX12V标准，T2(12V 5%~95%上升时间)应处于0.2~20ms，T3(12V to PWR_OK)应该处于100~500ms之间，T2、T3超出区间，则开机可能会出现无法点亮的情况。

测试条件为拉满负载开机，使用示波器观察电压有无过冲现象，主要解决一些用户对于电源可能损坏主板、显卡之类的担忧。

通道1黄色通道为12V，绿色通道为PWR_OK，be quiet! Dark Power Pro 12 1500W开机电压平稳，没有异常、过冲，12V电压从1.24V上升到11.4V耗时14.4ms，T3为142ms。T3＜150ms是Intel PSU DG 1.42即ATX12V 2.52标准的特性。

4-8-3. 掉电保持时间 Hold-Up Time

掉电保持时间(Hold-up Time)指的是AC掉电后主要的DC电压输出值跌出5%的时间，按照最新的Intel ATX12V v2.52规范，T5 (AC loss to PWR_OK hold-up time)必须>16ms，说人话就是PWR_OK(Power-Good)的掉电保持时间要大于16ms，同时T6(PWR_OK inactive to DC loss delay)必须>1ms，即DC电压的掉电保持时间比PWR_OK还要+1ms，来保障其他硬件维持运转，总结起来就是PWR_OK必须＞16ms，12V/5V/3.3V等DC电压必须＞17ms。

有足够长的PWR_OK掉电保持时间，意味着面临16ms以内的AC掉电或者切换到UPS的间隙，电源能够维持电脑运转信号而不至于出现关机或者重启的情况，同时，比PWR_OK保持时间还长的DC保持时间维持了其他硬件的正常工作，否则其他硬件可能会出现来不及采取例如机械硬盘磁头归位、SSD掉电保护等应急措施。掉电保持时间不单对于电源从AC切换到UPS的间隙有益，也适用于其他诸如电网切换等情况。

掉电保持时间的测试条件为电源满载，230Vac输入。

be quiet! Dark Power Pro 12 1500W的保持时间测试结果如下表：

be quiet! Dark Power Pro 12 1500W在满载的情况下可以满足Intel ATX12V的保持时间要求。

示波器截图及对比：

从上往下的示波器截图依次为12V、5V及PWR_OK的掉电保持时间截图。

4-9. 动态测试 Dynamic Test

由于CPU/显卡功率暴增，在2018年的1.1版本评测标准中我重新加回动态测试(Dynamic Test)。动态测试在Intel ATX12V规范中也称“直流输出瞬态响应测试DC Output Transient Test”。

上面传统的静态测试项目是模拟电脑功耗处于稳态时电源的各种情况。举个例子，电脑满载稳定消耗功率300W，从静态测试结果就可得知，此刻A电源的12V电压在12.038V，输出纹波在9.2mV，风扇转速0RPM。

然而，电脑在实际使用中功耗值总是在不断地变化。比如CPU频率、负载发生瞬变，功耗从PL2瞬间跳变到PL3，保持10ms；游戏中显卡的负载有高达2、300W甚至更高的瞬变。

传统静态测试分析，都是不需要考虑功率动态变化的，然而实际受到电路补偿特性、线路阻抗、元件阻抗等因素的影响，电源的输出电压通常随着负载的增大而略有下降，当负载撤去，输出电压有一个回升的过程。

以下图分析，当负载从I/R-1瞬时跳变到I/R-2时(称为“负载瞬变”)，电源的输出电压会从Vs-1下降到Vs-2，像是下了一层台阶。由于电源的响应速度有限，实际的电压会像下图一样存在一个过冲——回调的过程。这个过程中电压的变化幅度通常要高过电源的负载调整率所显示的电压变动幅度，也就是说，在负载从I/R-1上升到I/R-2的过程中，输出电压先是跌落到比Vs-2更低的电压Vpk1，然后逐渐回调直到稳定在Vs-2。

反之当负载从I/R-2下降到I/R-1时，输出电压会从Vs-2爬升到Vs-1，这个过程同样会出现一个高于Vs-1的上冲电压Vpk2。

我们需要做的就是确保电源在瞬变发生过程中不触发OPP关机、不重启、不发生故障，测量到Vpk1和Vpk2两个上下冲电压幅值。

ATX12V规范中的DC Output Transient Test定义了动态测试中负载变化率是从50Hz到10kHz，电压输出的偏离允许值为±5%，目前我们只对瞬变幅度大、变化率高的12V进行测试，±5%对12V来说就是不能超出±600mV的范围。

同时，我们还需要测量电压从负载发生瞬变到电压稳定下来所消耗的时间Tr1和Tr2，我们称之为电压恢复时间(也称电压重建时间)，这一个参数直接反映了电源的动态性能。Intel规范对此参数并无要求。

基于实际的CPU、显卡需求，对不同瓦数的电源进行了2档的动态测试，小瓦数电源只进行阶段1的测试，大瓦数电源增加阶段2的测试:

测试负载变化率分为10Hz、50Hz、100Hz、1kHz、10kHz等5个档。目前以测50Hz、100Hz做为主要性能区分，1kHz、10kHz不强调，若有电压上下冲幅值超标或者波形混乱再单独提出。

目前所有650W以上电源都进行阶段2的动态测试。

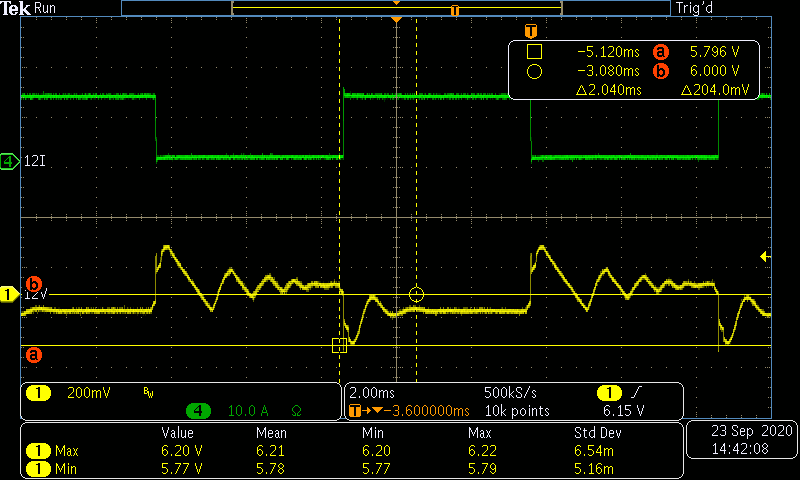

be quiet! Dark Power Pro 12 1500W的动态测试情况：

@100Hz

Tr1：约2ms，Vpk1：-200mV；

Tr2：约4ms，Vpk2：180mV；

be quiet! Dark Power Pro 12 1500W在动态测试中的电压过冲、欠冲平均幅度在190mV左右，电压波动的幅值不大，但负载撤去之后12V电压有震荡的情况，导致电压恢复时间拉长到4ms，电压恢复时间平均已经达到了3ms，属于偏慢的情况。

4-10. 保护功能评价 Protection Features Evaluation

保护功能测试目前包含过功率测试（OPP, Over Power Protection）、过流保护测试（OCP, Over Current Protection）和短路保护测试（SCP, Short Circuit Protection）。

过功率测试（OPP, Over Power Protection）：电源从接近满载逐步增加输出功率，超载到电源无法工作切入保护状态，不限于重启或者关机，得到电源的过功率保护点，这个过程电源必须能够切入保护状态，如电源没有OPP保护，则可能会炸毁或者损坏其他硬件。

过流保护测试（OCP, Over Current Protection）：Intel ATX12V的强制要求项目，要求电源必须把过流保护点设计在安全电流范围内。触发过流保护时电源的输出应当被切断，推荐的过流保护方案是将电源锁定在关断状态。达到过流保护点之前，电源的接口、线缆和其他组件不应当熔断或者损坏。

短路保护测试（SCP, Short Circuit Protection）：当任何一路输出阻抗小于0.1Ω，电源被判定为短路，必须要进入关闭并且锁定的保护状态。主要的几组输出和5Vsb的短路不应该对电源造成任何损坏，也不应当损坏或者熔断接口、线缆和其他组件。

be quiet! Dark Power Pro 12 1500W的保护功能测试结果如下，整机的过载输出能力非常高，达到了1909.89W 127.33%，故可以判断它带显卡的兼容性会非常好。空载保护和浪涌保护根据实际的测试和拆解也可以判定功能正常。
