华硕ROG Strix 1000W Gold雷鹰电源评测

评价及总结 Rating & Conclusion

华硕是2018年发布THOR雷神电源正式进入PC电源领域的，截止2019年，ROG THOR雷神、ROG Strix 雷鹰两个系列只有THOR 1200W、THOR 850W、Strix 750W Gold和Strix 650W Gold四款产品，后来又增添了TUF GAMING系列550W和450W。2020年底NV30系显卡和AMD6000系显卡上市之后，PC整机对电源的功率需求有增无减。为了应对高功率的显卡，主流的电源品牌都在想方设法把空缺的高瓦数型号填上，从今年的618购物节850W以上电源销售额同比增长了110%就可以看出市场对大功率电源呈现很大需求。在这个背景下，华硕规划了Strix 1000W Gold和Strix 850W Gold两款高瓦数金牌电源。

ROG Strix Gold雷鹰系列都是基于海韵FOCUS GX二次研发，也就是第二代FOCUS平台。THOR 1200W雷神由于矿潮和元器件短缺等原因价格飙涨，4~5K人民币的售价对于一般玩家来说是无法承受的。而承担起应对大功率显卡配置任务的ROG Strix 1000W Gold 雷鹰、ROG Strix 850W Gold 雷鹰的价格分别在1399元和1199元，相对贴近普通中高端玩家。本站之前已经测过ROG Strix 750W Gold，本次我们选择对最大瓦数的ROG Strix 1000W Gold雷鹰再进行测试和解析。

通过第后续章节的测试，FCPOWERUP对华硕ROG Strix 1000W Gold雷鹰电源的评价如下：

如同本站之前测试过的华硕ROG Strix 750W Gold雷鹰电源一样，属于同系列的ROG雷鹰1000W选择了成熟的FOCUS平台进行二次研发，在输出功率上它更上一层，达到额定1000W、超载1400W的输出水平，电压稳定性和纹波抑制能力属于第一梯队。风扇温控也趋向于静音调校。

在显卡兼容性测试中，雷鹰1000W完成了搭配3090的测试，而且还略有余量，从实验结果看，它可以Carry 2021年任何单GPU显卡的高端平台，并且应该也能应付往后很长一段时间内的配置。作为一款比较新的产品，尤其是匹配30系显卡的背景下，这样的表现应该跟设计的初衷是相符的。

优点：

– 10年质保；
– 用料不错，
– 全模组设计；
– 电压稳定性优异；
– 纹波抑制十分优秀；
– 1000W@50℃输出能力；
– 提供两条长达1米的CPU 8Pin模组线；
– FCP Gaming Ready显卡兼容性A+级评价；
– 外观精美、配件丰富，外壳装饰磁贴和logo磁贴；
– 80Plus金牌认证，实测高于金牌线，于白金牌水平相当；
– 600W负载内风扇停转功能，风扇停转区间很长，风扇工作静音；

不足：

– 无；

注意：

– 其中MB 24Pin、CPU、PCIE模组线内置电容；

外观及规格 Packaging & Spec

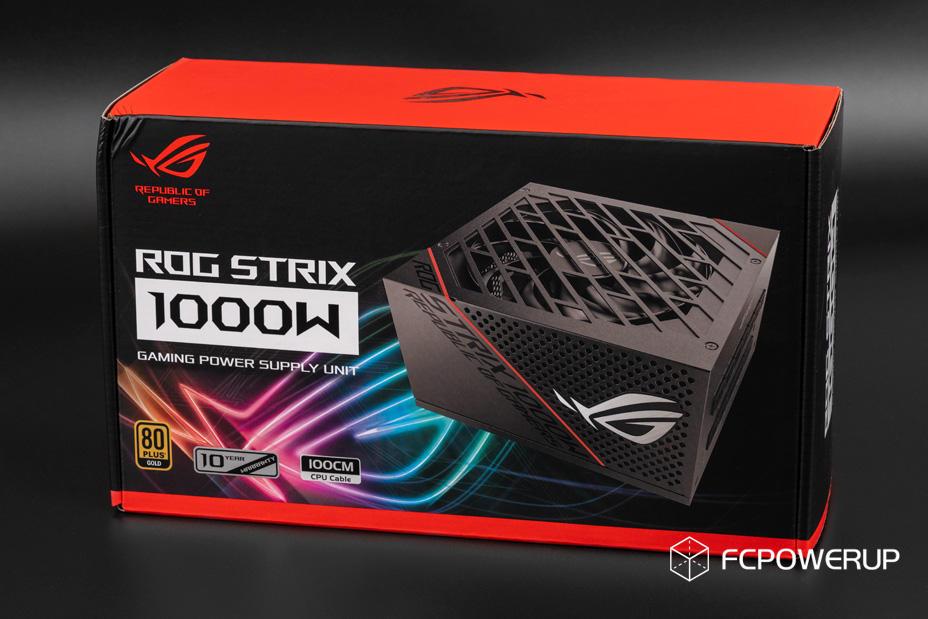

2-1. 外包装、外观 Packaging & Exterior

型号：华硕ROG Strix 1000W Gold雷鹰

电源本体规格、长度：ATX、16cm
出线方式：全模组 Fully Modular
外包装 ：纸盒，电源图案为UV工艺，技术规格较为完整
包装减震措施：珍珠棉 ：✓
电源本体保护：无纺布套
线材收纳包 ：✓
开机检测工具：×
中文安装指南 ：✓
魔术贴扎带 ：✓
尼龙扎带 ：✓
安装螺丝： ✓
特殊配件：个性装饰磁贴x3，不干胶贴纸x3
RGB支持：×
防潮剂：×

2-2. 线材配置 Cables

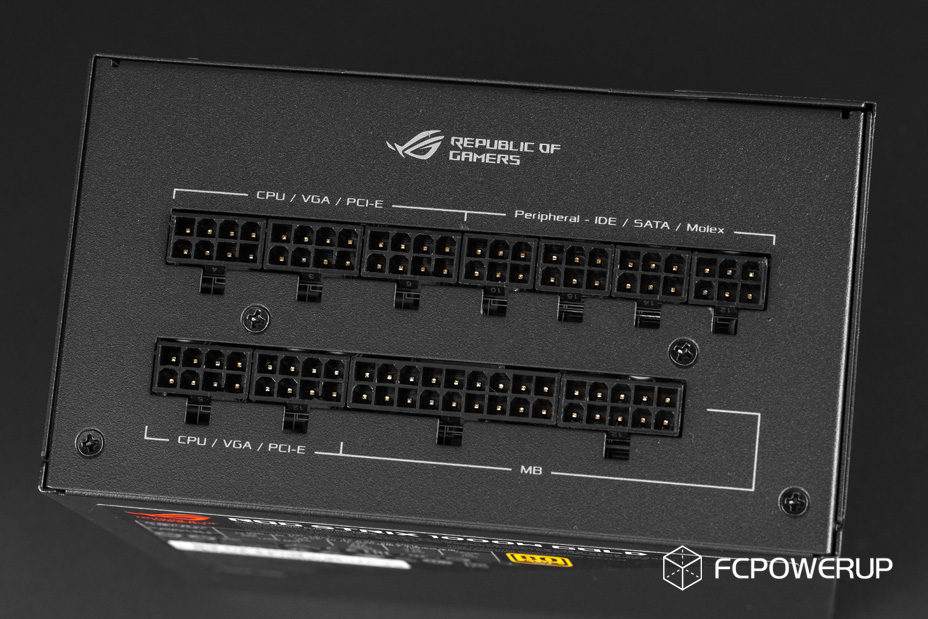

华硕ROG Strix 1000W Gold雷鹰采用全模组接线设计，主板24Pin、CPU4+4Pin和PCIE6+2Pin的线材都包覆编织网且内置电容，SATA模组线和Molex大4Pin模组线是PVC材质扁平线材。

模组线材的接口配置和长度可以参考下方的规格表。

2-3. 电源规格 Spec

华硕ROG Strix 1000W Gold雷鹰的规格标签如下，安规型号是ROG-STRIX-1000G。支持100-240Vac全幅电压输入。电源采用DC-DC输出设计，12V输出能力为83A/996W，5V和3.3V输出能力各有25A，联合输出能力125W，5Vsb和-12V都是比较常见的配置。

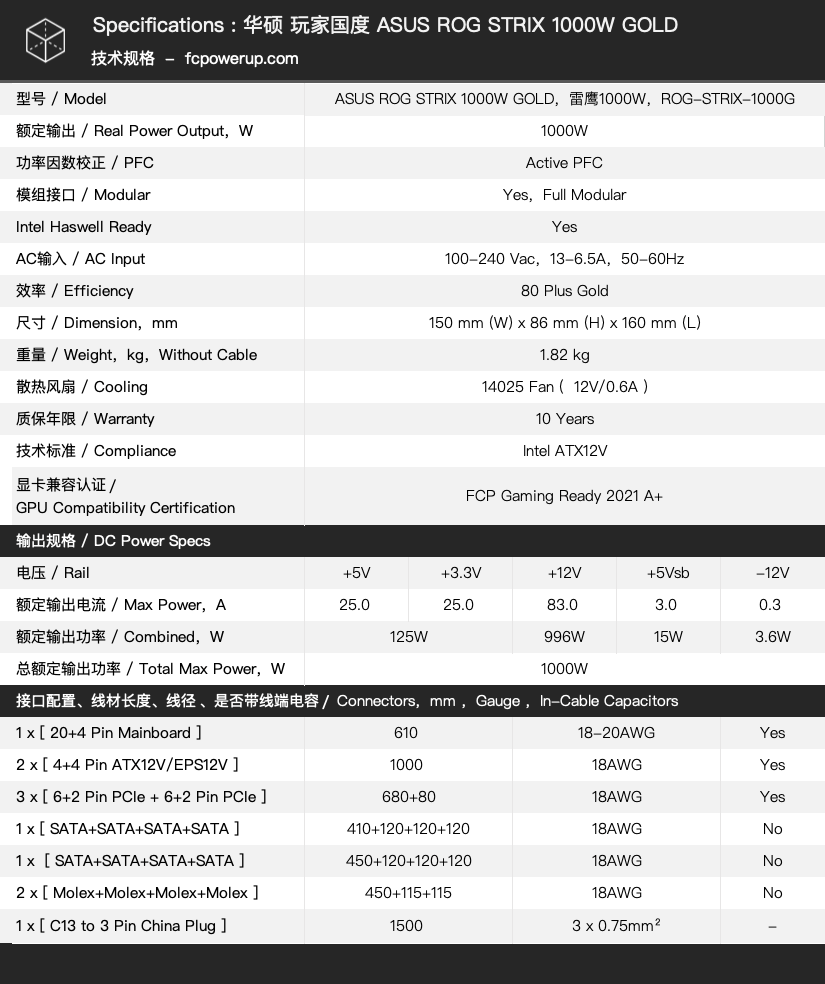

华硕ROG Strix 1000W Gold雷鹰具体的技术规格和线材长度、接口如下：

拆解及分析 Teardown & Component analysis

依照惯例，拆解章节开头是元器件汇总表格。

华硕ROG Strix 1000W Gold雷鹰的散热风扇来自Everflow，FB14025BH，DC12V/0.6A，双滚珠轴承，9片弯叶扇叶，并且扇叶末端有加强结构。风扇靠近出风口一侧加装导流板。扇叶设计和双滚珠轴承都是此款风扇的卖点。由实测章节的结果可以得知此款风扇的静音效果不错。

电源在通电不开机的情况下5Vsb电路都会持续工作，但此时并没有风扇主动散热，此处是采用导热垫将5Vsb电路的热量传导到外壳，借助外壳进行散热。5Vsb电路的输出功率并不大，以满载计算此处会有4~5W的损耗，假设用户的RGB设备和使用USB的外设较多，此处增加一块导热垫当然比没有的好。

华硕ROG Strix 1000W Gold雷鹰使用的方案与我们此前评测过的Strix 750 Gold同样基于海韵FOCUS二次定制开发，方案是基于虹冠Champion CM6901T6X (LLC) +  Champion CM6500UNX (PFC)控制的主动PFC+全桥LLC谐振+12V同步整流+5V/3.3V DC-DC的结构。PCB为FR4板材。相比此前测试过的Strix 750W Gold雷鹰，主电容、晶体管等对应的功率器件规格都有所提升。从设计方案上看，目前华硕ROG Strix  Gold雷鹰系列更接近海韵第二代的FOCUS GX，模组接线板PCB都是双面板设计。

EMI部分，外壳的插座后方子卡配置了1x X电容、1对x Y电容、1个 CM02X X电容泄放IC。AC进线套过磁环再焊接到主PCB，温控按钮的线缆经过3层绝缘，也跟AC进线捆绑在一起再接到主PCB。AC进线区域的EMI部分，配置了防浪涌的MOV压敏电阻 x1、保险管x1、共模电感x2、Y电容1对、X电容x1。元器件都使用了胶水进行加固。

整流桥为2x Vishay, GBUE2560 ( 600V / 25A@140℃ )，涂有导热硅脂安装在散热片的两侧。

主电容是Hitachi日立HU系列，820μF/400V/105℃型号。

PFC级，PFC MOS管为2x IXYS, IXTP24N65X2 (550V / 15.7A @100℃ / 0.145Ω )，PFC 二极管为 1x Cree, C3D08060 ( 600V / 8A @＜175℃ )。中间挡住PFC二极管的是用于抑制开机主电容充电电流的NTC热敏电阻，个头比较大，最左侧的是用于开机后旁路NTC热敏电阻、提高整机效率的继电器。

LLC MOS为4x Infineon, IPP50R199CP ( 550V / 11A @100℃ / 0.199Ω )。由于PFC电感和主电容的遮挡，并不能很清楚地拍摄到型号。

全桥LLC谐振电路部分，包括上面提到的LLC MOS管，驱动变压器、谐振电感、谐振电容、电流互感器和主变压器，主变压器为ERL42规格。

主变压器后方是12V的同步整流和滤波电路，12V同步整流电路设置在PCB背面而滤波电路设置在PCB正面。PCB正面设置了6x FPCAP固态电容搭配2x NCC W系列3300μF/16V电容和2个磁棒电感作为12V的输出滤波电路。在PCB正面对应同步整流电路的位置，华硕特别加强了散热，在原型机的基础上增加了2个黑色的散热片，这也是除了海韵原厂PRIME以外其他衍生机种所不具备的特征。

Strix 1000W Gold的PCB背面12V同步整流区域，同步整流MOS配置为4x Nexperia,  PSMN1R0-40YLD ( 40V / 280A@50°C / 1.1mΩ )。上面有提到这部分电路是借助焊接的铜条把热量传导到PCB正面进行辅助散热。

DC-DC模块，配置为6x Nexperia, , PSMN4R0-30YLD (30V/95A/@25℃/4mΩ)，5V和3.3V各3枚，主控为ANPEC  APW7159A。

模组接线板PCB，输出滤波电容为日化的PSG系列、PSE系列固态、FPCAP固态和尼吉康的UHE系列。PCB一侧有加强导流的铜条，反馈和信号线则是通过排针焊接到主PCB，不需要使用额外的导线。

PCB背面，上乘的焊接工艺，高、低压区域有明显的分界线。

PFC控制器，虹冠Champion CM6500UNX。

LLC控制器，虹冠Champion CM6901T6X。

Weltrend WT7527V，管控IC，提供 OVP/UVP/OCP/SCP保护并且输出PG信号。

5Vsb待机主控，Excelliance EM8569C。

测试 Tests

想了解我是如何测试电源，以及测试的电源参数有何意义，可以阅读FCPOWERUP电源测试标准文章『我是怎么测试电源的』，本篇测试基于极电魔方电源测试标准1.6。

测试标准1.6除去产品介绍和开箱图赏，包含电路拆解分析、电压稳定性、转换效率、满载热成像、风扇转速、交叉负载、纹波测试、保持时间测试、浪涌电流测试、开机波形（开机时序）测试、保护功能测试和动态测试等项目，涵盖了Intel PSU DG 1.42电源设计指导的绝大部分内容，并且新增了噪音和啸叫分析（FCP Noise Analysis）。

根据实际的PC游戏使用需求，500~850W电源加测FCP 电源–显卡兼容性测试项目（FCPG，FCP Gaming Ready），噪音分析和显卡兼容性测试都是独家提供的项目。

静态均衡负载数据汇总，负载调整率（Load Regulation）和电压调整率（Voltage Regulation，电压偏离、电压精度）只计额定功率内的数据。

按我们的测试方法，每颗电源在均衡负载测试中都会运行至120%额定功率，也就是在额定功率满载输出的基础上再超载20%。

4-1. 电压稳定性 Load Regulation

Intel ATX12V规范中对于各组电压的输出调整率（Voltage Regulation）有着明确的要求，在整个负载范围内，+12V、+5V、+3.3V和+5Vsb的输出范围应不超过±5%，对-12V的要求则是±10%。

12V电压负载调整率0.07%

5V电压负载调整率0.48%

3.3V电压负载调整率0.24%

4-2. 效率 Efficiency

原先的4-3章节轻载和空载消耗功率现在整合到4-2的效率章节。

开机空载，电源消耗功率7.97W。

230V，输出12.2W的极限轻载效率为61.63%

230V，30W~100W的平均效率为85.27%，100W-满载平均效率92.41%，峰值效率93.21%@300W，91.44%@1000W满载。

115V，88.86%@100W，峰值效率92.02%@300W，88.89%@1000W满载。

4-3. 风扇转速、噪音测试、温度 Fan Speed, Noise, Temperature

4-3-1. 风扇转速 Fan Speed

华硕ROG Strix 1000W Gold雷鹰的风扇为Everflow，FB14025BH，DC12V/0.6A，双滚珠轴承，9片弯叶扇叶。

风扇温控切换按钮位于电源AC开关旁边，让开关处于弹起状态即可让电源进入0 dB Fan模式，也就是我们常说的Fanless模式。

实测在25℃环境下，开启0 dB Fan模式，华硕ROG Strix 1000W Gold雷鹰拥有达到600W的Fanless无风扇工作模式区间，直到800W输出时风扇转速仍然保持在800RPM的低转速模式，在800W到满载区间，风扇转速逐步提高到到1300RPM。另外在关闭0 dB Fan模式之后，其风扇会以低于800RPM的转速工作持续到800W，随后同样提升转速，到满载时达到1400RPM，如此时进行超载，风扇转速也会随着上升，我们测试的1050W超载输出时，风扇转速提高到1566RPM。

综上所述，华硕ROG Strix 1000W Gold雷鹰的风扇温控调校策略是偏向于静音模式。

4-3-2. 噪音分析 Noise Analysis

背景噪音25dBA的情况下，华硕ROG Strix 1000W Gold雷鹰的满载噪音值为51.2dBA（10cm距离），无啸叫和异音。主要是风扇的声音，此时风扇转速为1300RPM。

4-3-3. 满载温度 Temperature

测试为满载10分钟之后关掉电源瞬间，移走风扇，拍下热成像图。室温25℃。

华硕ROG Strix 1000W Gold雷鹰整体发热控制良好，除了主变压器的温度稍高以外，平均温度控制在低于43℃的水平。

其中：

框1 电源内部PCB整体发热，最高温度102℃，平均温度42.5℃左右；
框2 PFC级，最高51℃左右，平均42.9℃；
框3 主电容，平均温度37.4℃，比较低温有利于提升电源使用寿命；
框4 LLC级到12V同步整流电路，最高温度102℃，平均温度64.3℃，高温主要是主变压器部分，与风扇温控策略偏向于静音有关，不过温度并没有超出太多；
框5 DC-DC子板，平均30.2℃左右，温度不高；

4-4. 5Vsb待机 5V Standby

Intel ATX12V v2.4规范中对5Vsb的要求为：待机空载消耗小于1W，在0.1A、0.25A、1A的负载下转换效率应该高于50%、60%、70%。欧洲ErP Lot 6 2013节能规范要求45mA下效率必须高于45%。

5Vsb待机效率方面的测试对华硕ROG Strix 1000W Gold雷鹰没有造成太大压力。

5Vsb电压：

4-5. 交叉负载 Cross-Load Test

交叉负载是按PSUDG 1.42/Intel ATX12V 2.52电源设计指导规范，结合高功耗核心CPU和高功耗独立显卡、低功耗的ITX/STX平台所设计。

测试总共分为7个档：

为了方便理解，提供下方850W 的12V-5V/3.3V交叉负载图表供参考（1000W的趋势同理），读者可以得知测试的7个档是什么样的输出功率比重。下图的X轴为12V累计的输出功率，Y轴为5V+3.3V的累计输出功率，处于不同的CL负载的时候，12V和5V+3.3V所输出的功率比重也有所不同，对应上表提到的不同工况，以考验电源的电压调整率，即电压有无超界。

同样输出电压的调整率必须在Intel ATX12V规范规定的±5%的范围内，电压调整率越接近0越好，即越接近电压额定值越好。

华硕ROG Strix 1000W Gold雷鹰的交叉负载电压表现：

华硕ROG Strix 1000W Gold雷鹰的交叉负载电压曲线：

4-6. 纹波及噪声 Ripple & Noise

纹波和噪声(Ripple & Noise)是电源直流输中的交流成分，一部分可能是交流电经过整流稳压后仍然存在的交流成分，一部分则是电路晶体管本身所产生的开关纹波和噪声，如果用示波器观察就可以看到电压像水波纹一样波动，所以叫纹波。过高的纹波会干扰数字电路，影响电路工作的稳定性。

Intel ATX12V v2.52中规定，+12V、+5V、+3.3V、-12V和+5Vsb的输出纹波与噪声的Vp-p分别不得超过120mV、50mV、50mV、120mV和50mV。本测试主要针对12V、5V、3.3V和5Vsb，对-12V不作要求。测试使用数字示波器在20MHz模拟带宽下按Intel ATX12V v2.52规范给治具板测量点处并接去耦电容进行测量。

测试选择了有意义的8个档位，50W代表桌面待机的情况，100W代表办公和上网时的情况，超载代表高端单显卡游戏的情况，满载和拉偏则是测试电源各路最高负荷时的情况。超载纹波是考验电源在123%超负荷工作时的纹波情况。

50W、100W、300W、1000W、1200W档的配置同均衡负载，12V拉偏、5V拉偏和3.3V的配置则同交叉负载测试中的3档满载极限拉偏。

示波器截图

下图分别为电源的低频、高频纹波截图，通道1、2、3、4（黄色、青色、洋红、绿色）从上往下依次是12V、5V、3.3V和5Vsb的纹波，电源处于满载状态。

4-7. 浪涌电流、开机时序、掉电保持时间 Inrush Current, Rise Time, Hold-Up Time

4-7-1. 浪涌电流 Inrush Current

浪涌电流(Inrush Current)是指电源接通AC交流电的瞬间流入电源的最大瞬时电流，由于对PFC电容进行迅速充电，所以该电流的峰值要远大于正常电源工作状态下的输入电流。过大的浪涌电流可能会损坏保险管、NTC热敏电阻、整流桥、AC开关等器件，严重时会导致空气开关、断路器跳闸。

测试条件为满载、264Vac 63Hz输入、90°开机。

华硕ROG Strix 1000W Gold雷鹰的开机Inrush Current浪涌电流测得128A Peak-Peak，90A Max。电源工作正常，没有元器件烧毁。

4-7-2. 开机时序 Rise Time

开机时序，也称之为上升时间(Rise Time)测试，主要是电源开机时各组电压的启动时序是否符合下图Intel ATX12V标准，T2(12V 5%~95%上升时间)应处于0.2~20ms，T3(12V to PWR_OK)应该处于100~500ms之间，T2、T3超出区间，则开机可能会出现无法点亮的情况。

测试条件为拉满负载开机，使用示波器观察电压有无过冲现象，主要解决一些用户对于电源可能损坏主板、显卡之类的担忧。

通道1黄色通道为12V，绿色通道为PWR_OK。

华硕ROG Strix 1000W Gold雷鹰开机电压平稳，没有异常、过冲，从1.4V上升到11.48V耗时7.6ms，T3为330ms，都能符合Intel ATX12V标准的要求。

4-7-3. 掉电保持时间 Hold-Up Time

掉电保持时间(Hold-up Time)指的是AC掉电后主要的DC电压输出值跌出5%的时间，按照最新的Intel ATX12V v2.52规范，T5 (AC loss to PWR_OK hold-up time)必须>16ms，说人话就是PWR_OK(Power-Good)的掉电保持时间要大于16ms，同时T6(PWR_OK inactive to DC loss delay)必须>1ms，即DC电压的掉电保持时间比PWR_OK还要+1ms，来保障其他硬件维持运转，总结起来就是PWR_OK必须＞16ms，12V/5V/3.3V等DC电压必须＞17ms。

有足够长的PWR_OK掉电保持时间，意味着面临16ms以内的AC掉电或者切换到UPS的间隙，电源能够维持电脑运转信号而不至于出现关机或者重启的情况，同时，比PWR_OK保持时间还长的DC保持时间维持了其他硬件的正常工作，掉电保持时间不单对于电源从AC切换到UPS的间隙有益，也适用于其他诸如电网切换等情况。

掉电保持时间的测试条件为电源满载，230Vac输入。

华硕ROG Strix 1000W Gold雷鹰的保持时间测试结果如下表：

华硕ROG Strix 1000W Gold雷鹰在满载的情况下可以满足Intel ATX12V的保持时间要求。

示波器截图及对比：

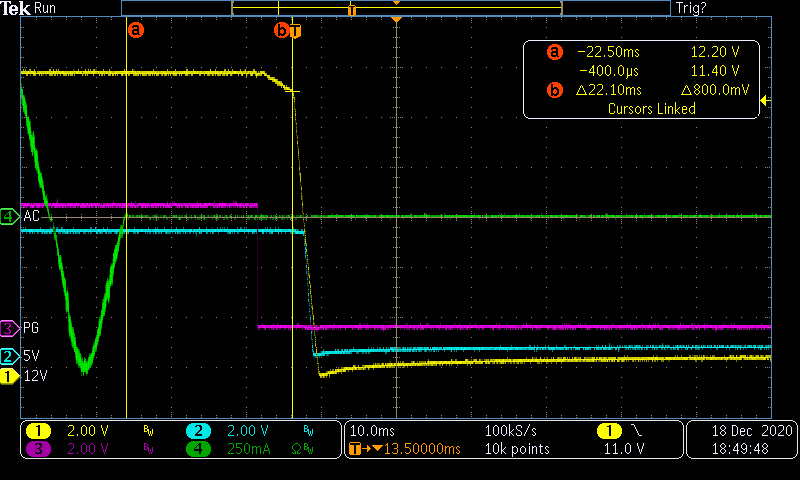

从上往下的示波器截图依次为12V、5V及PWR_OK的掉电保持时间截图。

4-8. 动态测试 Dynamic Test

由于CPU/显卡功率暴增，在2018年的1.1版本评测标准中我重新加回动态测试(Dynamic Test)。动态测试在Intel ATX12V规范中也称“直流输出瞬态响应测试DC Output Transient Test”。

上面传统的静态测试项目是模拟电脑功耗处于稳态时电源的各种情况。举个例子，电脑满载稳定消耗功率300W，从静态测试结果就可得知，此刻A电源的12V电压在12.038V，输出纹波在9.2mV，风扇转速0RPM。

然而，电脑在实际使用中功耗值总是在不断地变化。比如CPU频率、负载发生瞬变，功耗从PL2瞬间跳变到PL3，保持10ms；游戏中显卡的负载有高达2、300W甚至更高的瞬变。

传统静态测试分析，都是不需要考虑功率动态变化的，然而实际受到电路补偿特性、线路阻抗、元件阻抗等因素的影响，电源的输出电压通常随着负载的增大而略有下降，当负载撤去，输出电压有一个回升的过程。

以下图分析，当负载从I/R-1瞬时跳变到I/R-2时(称为“负载瞬变”)，电源的输出电压会从Vs-1下降到Vs-2，像是下了一层台阶。由于电源的响应速度有限，实际的电压会像下图一样存在一个过冲——回调的过程。这个过程中电压的变化幅度通常要高过电源的负载调整率所显示的电压变动幅度，也就是说，在负载从I/R-1上升到I/R-2的过程中，输出电压先是跌落到比Vs-2更低的电压Vpk1，然后逐渐回调直到稳定在Vs-2。

反之当负载从I/R-2下降到I/R-1时，输出电压会从Vs-2爬升到Vs-1，这个过程同样会出现一个高于Vs-1的上冲电压Vpk2。

我们需要做的就是确保电源在瞬变发生过程中不触发OPP关机、不重启、不发生故障，测量到Vpk1和Vpk2两个上下冲电压幅值。

ATX12V规范中的DC Output Transient Test定义了动态测试中负载变化率是从50Hz到10kHz，电压输出的偏离允许值为±5%，目前我们只对瞬变幅度大、变化率高的12V进行测试，±5%对12V来说就是不能超出±600mV的范围。

同时，我们还需要测量电压从负载发生瞬变到电压稳定下来所消耗的时间Tr1和Tr2，我们称之为电压恢复时间(也称电压重建时间)，这一个参数直接反映了电源的动态性能。Intel规范对此参数并无要求。

基于实际的CPU、显卡需求，对不同瓦数的电源进行了2档的动态测试，小瓦数电源只进行阶段1的测试，中高瓦数电源增加阶段2的测试:

测试负载变化率分为10Hz、50Hz、100Hz、1kHz、10kHz等5个档。目前以测50Hz、100Hz做为主要性能区分，1kHz、10kHz不强调，若有电压上下冲幅值超标或者波形混乱再单独提出。

华硕ROG Strix 1000W Gold雷鹰在动态测试中的情况如下：

@100Hz

Tr1：约2ms，Vpk1：-132mV；

Tr2：约2.26ms，Vpk2：372mV；

华硕ROG Strix 1000W Gold雷鹰在动态测试中的电压过冲、欠冲平均幅度约250mV左右，是我们测过的电源里面电压过冲非常低的一个型号，表现不错，远低于Intel ATX12V ±600mV的要求，电压恢复时间平均约2.1ms，恢复速度中等。

4-9. 保护功能评价 Protection Features Evaluation

保护功能测试目前包含过功率测试（OPP, Over Power Protection）、过流保护测试（OCP, Over Current Protection）和短路保护测试（SCP, Short Circuit Protection）。

过功率测试（OPP, Over Power Protection）：电源从接近满载逐步增加输出功率，超载到电源无法工作切入保护状态，不限于重启或者关机，得到电源的过功率保护点，这个过程电源必须能够切入保护状态，如电源没有OPP保护，则可能会炸毁或者损坏其他硬件。

过流保护测试（OCP, Over Current Protection）：Intel ATX12V的强制要求项目，要求电源必须把过流保护点设计在安全电流范围内。触发过流保护时电源的输出应当被切断，推荐的过流保护方案是将电源锁定在关断状态。达到过流保护点之前，电源的接口、线缆和其他组件不应当熔断或者损坏。

短路保护测试（SCP, Short Circuit Protection）：当任何一路输出阻抗小于0.1Ω，电源被判定为短路，必须要进入关闭并且锁定的保护状态。主要的几组输出和5Vsb的短路不应该对电源造成任何损坏，也不应当损坏或者熔断接口、线缆和其他组件。

华硕ROG Strix 1000W Gold雷鹰的保护功能测试结果如下，空载保护和浪涌保护根据实际的测试和拆解判定功能正常。

FCP显卡兼容性 FCP Gaming Ready

高端显卡峰值功耗过高触发电源重启的原因和机制已经明确。在FCPOWERUP科普文『离显卡功耗实标还有多远？峰值功耗与电源关系终结篇』中我已经对这种现象进行了详细的分析和测试。研究的成果和理论最终成为了本站的特色测试项目——FCP电源-显卡兼容性测试（由于跟显卡运行游戏息息相关，又称之为FCP Gaming Ready ），经过大量测试掌握了规律和参数之后，我通过Chroma可编程高速电子负载模拟显卡和CPU的实际使用情况对电源进行动态过载测试，再加上PC上机测试进行双向验证，可以评估电源对CPU、显卡的兼容性情况，即“电源能带多大功耗的显卡”。

每年我们都会测试最新款显卡，并且将最新显卡的数据加入到Chroma的模拟测试中，并且在实际平台也使用最新、最高功率的显卡。截止2021年中，已经测试的显卡包含了NV 3090、3080、3070、3060，AMD 6900XT、6800XT和6800等新一代的显卡。测试平台中我们使用华硕ASUS ROG Strix 3090 O24G GAMING和AMD Vega 64LC对电源进行兼容性验证。AMD的Vega 64LC在超频情况下仍然是目前单GPU单卡最高功耗的型号，所以仍然作为测试平台的AMD主力显卡。

使用的测试平台配置如下：

Chroma模拟动态过载部分

华硕ROG Strix 1000W Gold雷鹰的在上一章节的OPP过功率保护触发实测结果为1434W，而本章节按模拟动态过载测试的极限输出能力为1428W/1ms，从模拟测试的结果结合目前的显卡和CPU的功耗来看，华硕ROG Strix 1000W Gold雷鹰不会有显卡兼容性方面的问题。我们可以结合下方的实测部分进行验证。

PC显卡拷机实测部分

显卡实测验证部分是通过电源拉载实际的PC平台，同时运行LinX和Furmark两款程序对CPU和显卡进行压力测试（也称烤机），使得整机消耗的功耗在极短的时间内达到峰值来考验电源的输出能力。测试平台的散热系统、超频设置的稳定性、操作系统都提前通过考验，不会对测试造成干扰和误判。

测试软件的LinX设置为使用所有内存并且在后台运行，Furmark的配置为2160×1440分辨率，关闭AA抗锯齿和动态背景，处于前台运行并且在测试时按住空格键切换负载。

通过示波器我们可以捕捉到当前CPU+显卡所能达到的最高功耗，也能够观察到12V电压的稳定性。如果有不稳定的情况，比如触发重启、关机、黑屏且可以复现等，则我们认为该款电源无法通过对应的双烤测试，通过示波器可以观察到触发电源OPP的瓦数高度，或者是触发显卡黑屏的12V掉压程度。

测试平台：

NVIDIA平台

AMD平台

实测9900K OC 5.0G+AMD Vega 64 LC显卡超频平台最高出现过高达1408W的峰值功耗，持续550μs，比N卡3090平台所测得的功耗更高一些。而这个数值还是低于华硕ROG Strix 1000W Gold雷鹰的极限输出能力1428W/1ms的，这颗电源在测试中无论是搭配N卡3090平台还是A卡的Vega 64平台，表现都很稳定。

因此，我认为华硕ROG Strix 1000W Gold雷鹰可以通过2021年的FCP电源-显卡兼容性测试，即这款电源可以胜任本年度任意一张高端单芯片显卡。
